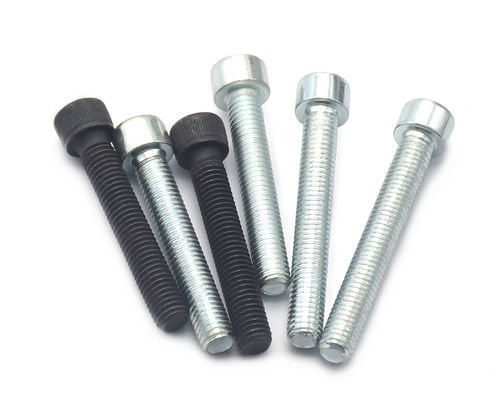

DIN912 UNI 5931 NF E 25-125 AS 1420 Klasa 8.8 10.9 12.9 Sześciokątne śruby głowicowe

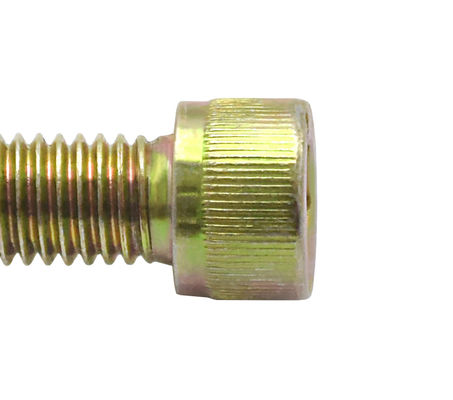

UNI 5931 NF E 25-125 AS 1420 Class8.8 10.9 12.9 Hexagon Socket Head Cap Screws Full Thread Knurl Screw

1. •

   • Wielkość nitki d				M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
     P		Głupota	Włókna sztuczne	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
     			Cienkie przędzanie nitki-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
     			Cienkie przędzanie - 2	-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
     dk		Głowa zwykła	maks.	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
     		głowice zwrócone	maks.	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
     		min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
     Da		maks.		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
     ds		maks.		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
     e		min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
     k		maks.		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
     s		Wielkość nominalna		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
     		min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
     		maks.		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
     t		min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
     w		min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
     Masa na 1000 wyrobów stalowych (≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
     Długość nici b				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

   • Wielkość nitki d				(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
     P		Głupota	Włókna sztuczne	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
     			Cienkie przędzanie nitki-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
     			Cienkie przędzanie - 2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
     dk		Głowa zwykła	maks.	33	36	40	45	50	54	63	72	84	96	108	120	135	150
     		głowice zwrócone	maks.	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
     		min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
     Da		maks.		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
     ds		maks.		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
     e		min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
     k		maks.		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
     s		Wielkość nominalna		17	19	19	22	24	27	32	36	41	46	55	65	75	85
     		min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
     		maks.		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
     t		min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
     w		min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
     Masa na 1000 wyrobów stalowych (≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-
     Długość nici b				-	-	-	-	-	-	-	-	-	-	-	-	-	-

Charakterystyka:

1. Standardy i specyfikacje:
   • Śruby z sześciokątnym gniazdkiem głowicy stosują się do standardowej konstrukcji DIN912 i spełniają normy międzynarodowe.z rozpiętością różniącą się w zależności od średnicy, aby zapewnić optymalną wydajność mocowaniaDługości różnią się odpowiednio w zależności od różnych głębokości instalacji.
2. Różnorodne opcje materiału:

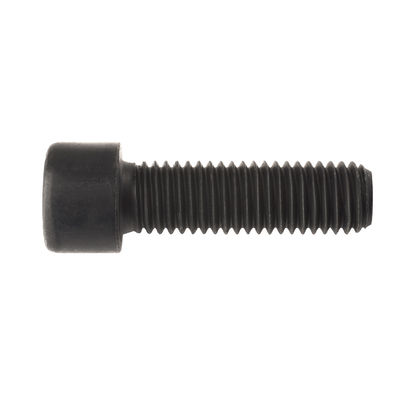

   • Aby spełnić różne wymagania dotyczące twardości, do produkcji wykorzystuje się różne materiały, takie jak stal węglowa, stal stopowa, stal nierdzewna itp.Odpowiadające różnym warunkom pracy i wymaganiom w zakresie odporności na korozję, istnieją również różne metody obróbki powierzchni, takie jak pokrycie czarnym tlenem, pokrycie cynkiem, Dacromet itp.
3. Aspekty projektowania:
   • Głowa śrubowa ma standardowy sześciokątny układ, ułatwiający montaż i usuwanie standardowego klucza sześciokątnego o odpowiedniej wielkości.oferuje doskonałą możliwość osadzania i właściwości mocowania.

Zalety:

1. Łatwość użycia:
   • Wzornictwo sześciokątnego gniazda pozwala na łatwą manipulację śrubą nawet w ograniczonych przestrzeniach.
   • Szybka instalacja i usuwanie za pomocą klucza sześciokątnego.
2. Silne przymocowanie:
   • Różnorodność średnic i rozmiarów zapewnia solidną wytrzymałość i stabilność.

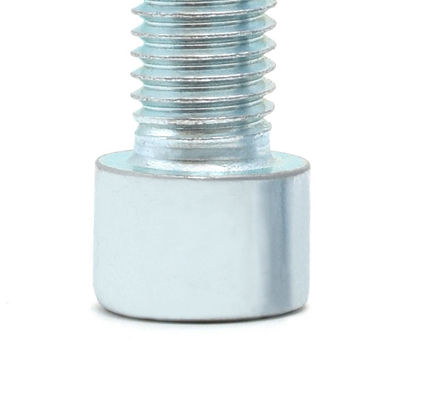

   • Konstrukcja głowicy cylindrycznej lepiej pasuje do powierzchni parzenia, poprawiając efekt mocowania.
3. Odporność na korozję:
   • Wykonane z wysokiej jakości materiałów, takich jak stal nierdzewna, zapewniając doskonałą odporność na korozję.
   • Wiele opcji obróbki powierzchni dodatkowo zwiększa trwałość śruby.
4. Szeroki zakres zastosowania:
   • Różnorodność specyfikacji i wybór materiałów sprawiają, że ta śrubka nadaje się do różnych zastosowań.

Zastosowanie:

1. Przemysł maszynowy:
   • Szeroko stosowane w montażu i mocowaniu różnych maszyn i urządzeń.
   • Idealne do mocnego mocowania i precyzyjnego łączenia.
2. Produkcja i naprawa samochodów:
   • Używane do mocowania różnych komponentów w produkcji samochodów.
   • Przydatne do wymiany uszkodzonych śrub lub wykonywania innych operacji mocowania podczas konserwacji pojazdu.
3. Budowla i budownictwo:
   • Wykorzystywane do łączenia i mocowania konstrukcji budowlanych.
   • Odpowiedni do sytuacji wymagających, aby śrubka wytrzymała ciężkie obciążenia.
4. Urządzenia i instrumenty elektroniczne:
   • Wykorzystywane do mocowania małych komponentów w produkcji sprzętu elektronicznego i instrumentów.
   • Odpowiednie do sytuacji wymagających wysokiej precyzji.
