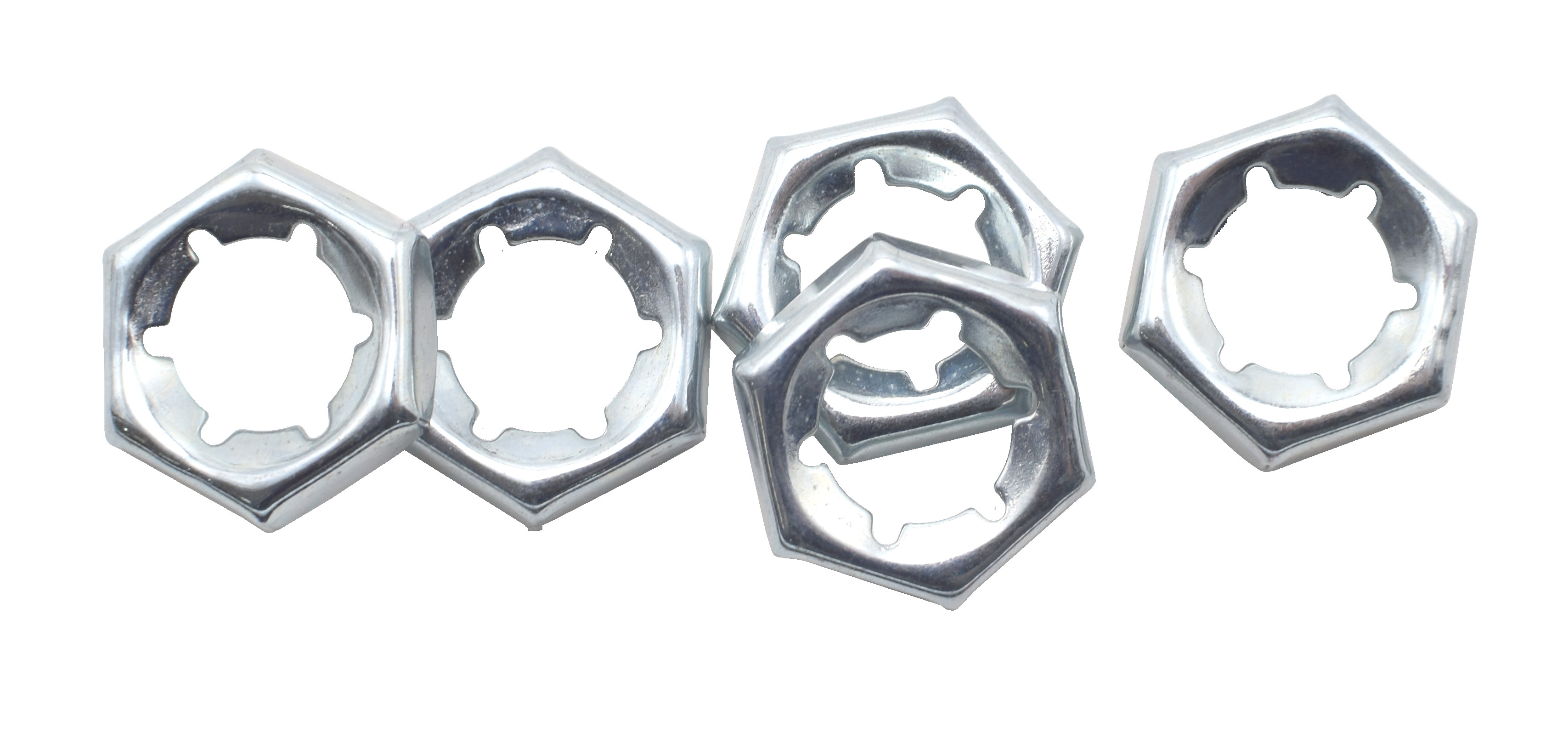

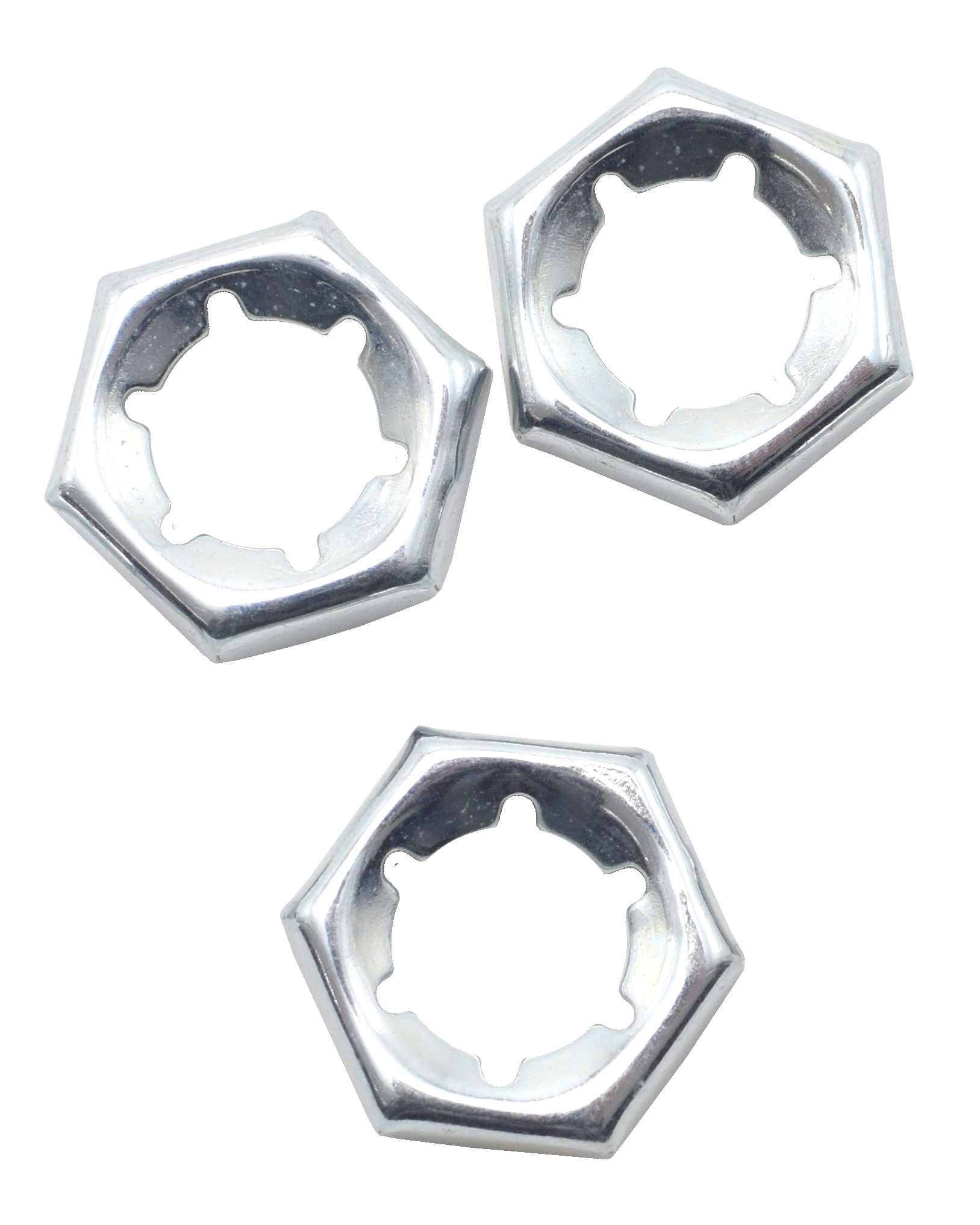

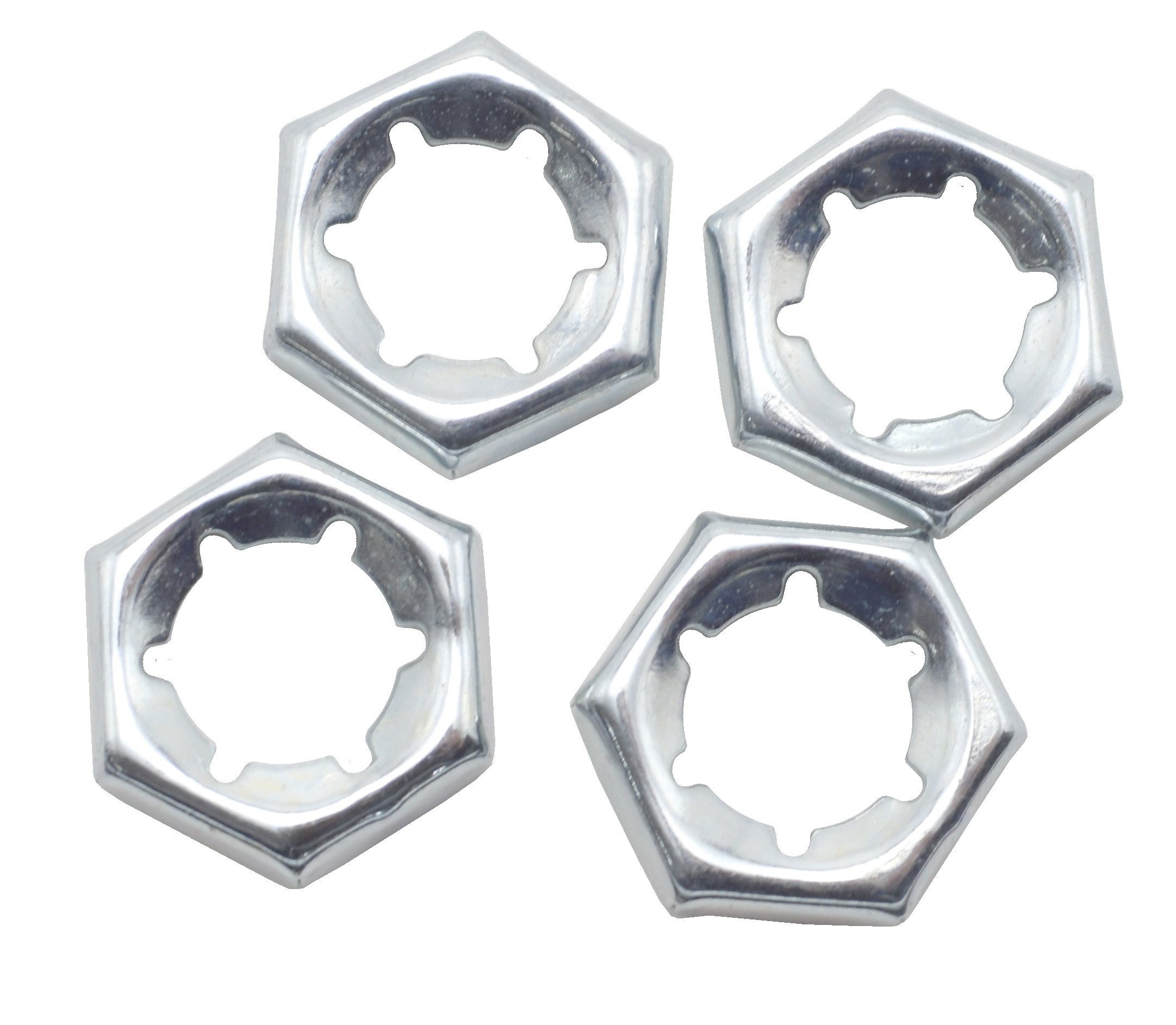

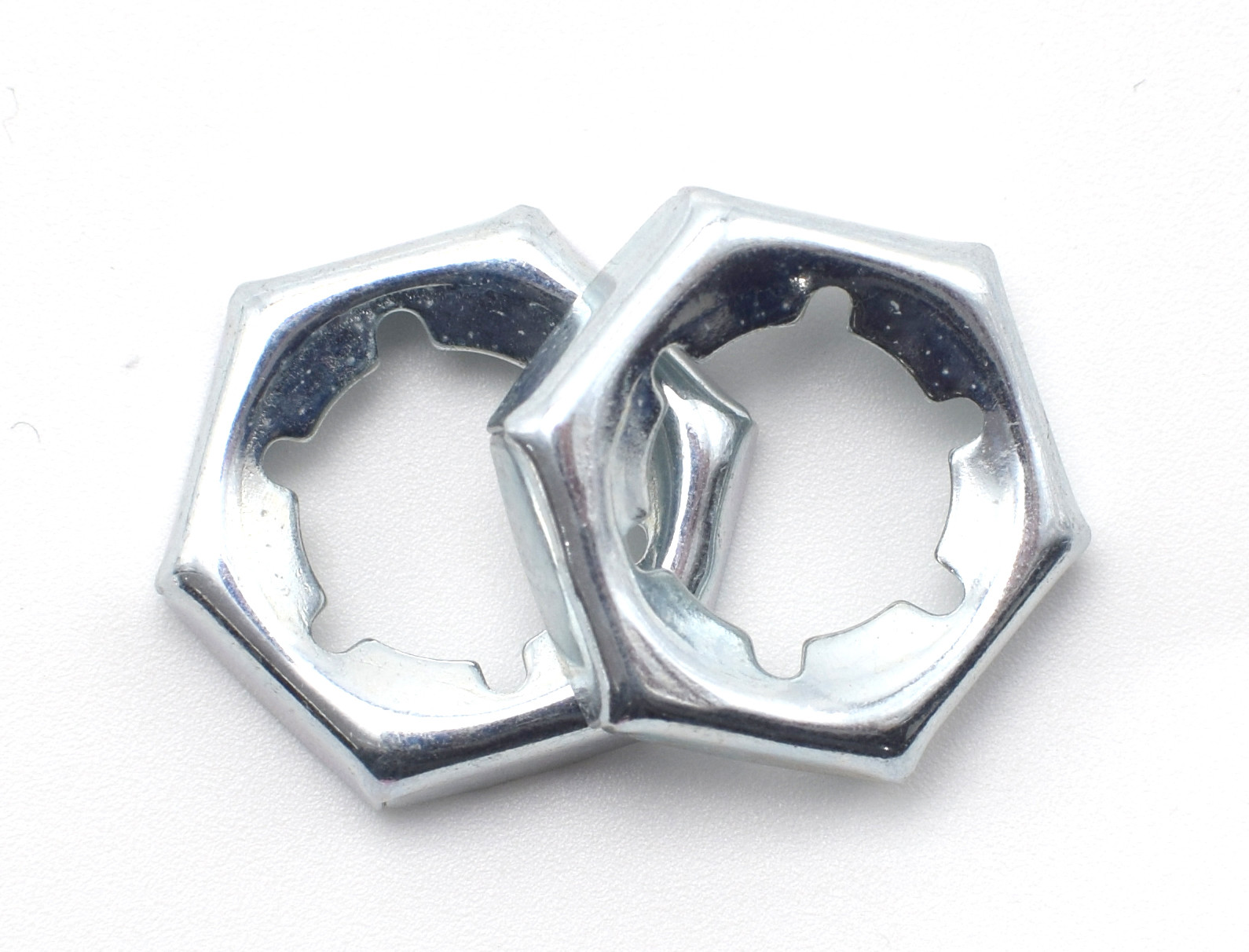

DIN 7967 Stali stopowych 65Mn Samoblokujące orzechy licznikowe Galwanizowane / orzechy cienkie Dacromet

DIN 7967 Stal stopowa 65Mn Samoblokujące się orzechy zestawu

Charakterystyka, zalety i scenariusze zastosowań samoblokowych orzechów licznikowych DIN 7967

Charakterystyka:

1. Funkcja samozablokowania: Owoce te posiadają unikalny mechanizm samoblokowania, który utrzymuje szczelność podczas wibracji lub sił zewnętrznych, zmniejszając prawdopodobieństwo rozluźnienia.
2. Wysokiej jakości materiał: Zwykle wykonane są z wysokiej jakości stali sprężynowej, zapewniającej wytrzymałość i trwałość.
3. Obsługa powierzchni: Owoce poddawane są procesowi powlekania Dacromet, zapewniając doskonałą zapobieganie rdzewi i odporność na korozję, odpowiednie dla różnych trudnych środowisk.
4. Zgodność: Zaprojektowane do bezproblemowej pracy ze standardowymi śrubami lub śrubami, zapewniające stabilne połączenie.
5. Różne rozmiary: Wzorzec DIN 7967 zawiera różne specyfikacje orzechów samoblokujących, które spełniają różne wymagania dotyczące rozmiarów i obciążeń.

Zalety:

1. Skuteczne zablokowanie: Samoblokująca się konstrukcja zapobiega rozluźnieniu w wyniku drgań lub uderzeń, zwiększając bezpieczeństwo i niezawodność.
2. Łatwa instalacja: W porównaniu z zwykłymi orzełkami, orzełki samoblokujące się zgodnie z normą DIN 7967 nie wymagają dodatkowych urządzeń lub narzędzi zamykających, co ułatwia instalację.
3. Niska konserwacja: Ich wyższa odporność na rdzę i korozję zmniejszają częstotliwość konserwacji i wymiany, co obniża ogólne koszty.
4. Szeroki zakres zastosowania: Dostępność różnych rozmiarów sprawia, że orzechy te nadają się do szerokiego zakresu maszyn i urządzeń.

Scenariusze zastosowania:

1. Przemysł motoryzacyjny: W produkcji samochodów te samoblokujące się matice są szeroko stosowane w silnikach, podwoziach i innych połączeniach komponentów krytycznych,zapewnienie bezpieczeństwa i stabilności podczas jazdy z dużą prędkością i wibracji.
2. Wyposażenie maszynowe: Używane są w maszynach ciężkich, sprzęcie przemysłowym i instrumentach precyzyjnych w celu zapewnienia zaciskania i blokowania kluczowych komponentów.
3. Powietrzno-kosmiczne: W przemyśle lotniczym, gdzie wymagania dotyczące mocujących elementów są niezwykle wysokie, te samoblokujące się orzechy są preferowane ze względu na ich doskonałą wydajność i trwałość.
4. Inne pola: Ponadto w mostach, budownictwie, energetyce i żeglugi te samoblokujące się matice są szeroko stosowane w połączeniach wymagających wysokiej wytrzymałości i możliwości blokowania.



Węzeł śrubowy			M4	M5	M6	M8	M10	M12
d
P	Pierwsza seria		0.7	0.8	1	1.25	1.5	1.75
	Seria 2		-	-	-	1	1.25	1.5
	Seria 3		-	-	-	-	1	1.25
d	Pierwsza seria		3.5	4.5	5.3	6.9	8.6	10.4
	Seria 2		-	-	-	7.1	9	10.7
	Seria 3		-	-	-	-	9.3	11
e	≈		8.1	9.2	11.5	15	19.6	21.9
m			2.5	2.5	3	3.5	4	4.5
s	maks = wielkość nominalna (h13)		7	8	10	13	17	19
	min		6.78	7.78	9.78	12.73	16.73	18.67
t	Pierwsza seria		0.3	0.4	0.4	0.5	0.5	0.6
	Seria 2		-	-	-	0.4	0.5	0.6
	Seria 3		-	-	-	-	0.5	0.6
na 1000 jednostek≈kg	Pierwsza seria		0.17	0.28	0.4	0.9	1.4	1.9
	Seria 2		-	-	-	0.7	1.4	1.9
	Seria 3		-	-	-	-	1.4	1.9
Węzeł śrubowy			M14	M16	M18	M20	M22	M24
d
P	Pierwsza seria		2	2	2.5	2.5	2.5	3
	Seria 2		1.5	1.5	2	2	2	2
	Seria 3		-	-	1.5	1.5	1.5	1.5
d	Pierwsza seria		12	14.1	15.5	17.6	19.6	21
	Seria 2		12.7	14.8	16.2	18.3	20.3	22.5
	Seria 3		-	-	16.8	18.8	20.8	22.8
e	≈		25.4	27.7	31.2	34.6	36.9	41.6
m			5	5	5.5	6	6	7
s	maks = wielkość nominalna (h13)		22	24	27	30	32	36
	min		21.67	23.67	26.67	29.67	31.61	35.61
t	Pierwsza seria		0.6	0.7	0.7	0.8	0.8	0.9
	Seria 2		0.6	0.7	0.7	0.8	0.8	0.9
	Seria 3		-	-	0.7	0.7	0.7	0.7
na 1000 jednostek≈kg	Pierwsza seria		2.5	3.4	4.1	5.8	6.4	9.5
	Seria 2		2.5	3.4	4.1	5.8	6.4	9.5
	Seria 3		-	-	4.1	5.1	5.6	7.4
Węzeł śrubowy			M27	M30	M33	M36	M39	M42
d
P	Pierwsza seria		3	3.5	3.5	4	4	4.5
	Seria 2		2	2	2	3	3	3
	Seria 3		-	-	-	-	-	-
d	Pierwsza seria		24.2	26.6	29.8	32.2	35.2	37.6
	Seria 2		25.5	28.5	31.5	33.6	36.6	39.8
	Seria 3		-	-	-	-	-	-
e	≈		47.3	53.1	57.7	63.5	69.3	75
m			7	8	8	9	9	11
s	maks = wielkość nominalna (h13)		41	46	50	55	60	65
	min		40.61	45.61	49.61	54.54	59.54	64.54
t	Pierwsza seria		1	1.1	1.2	1.3	1.3	1.4
	Seria 2		1	1	1	1.3	1.3	1.4
	Seria 3		-	-	-	-	-	-
na 1000 jednostek≈kg	Pierwsza seria		13	17.5	22	29	32	45
	Seria 2		13	16	18.5	29	32	45
	Seria 3		-	-	-	-	-	-
Węzeł śrubowy			M45	M48	M52
d
P	Pierwsza seria		4.5	5	5
	Seria 2		3	3	3
	Seria 3		-	-	-
d	Pierwsza seria		40.9	43.9	48.2
	Seria 2		42.8	45.8	49.8
	Seria 3		-	-	-
e	≈		80.8	86.5	92.4
m			12	14	16
s	maks = wielkość nominalna (h13)		70	75	80
	min		69.54	74.54	79.54
t	Pierwsza seria		1.5	1.6	1.7
	Seria 2		1.5	1.5	1.5
	Seria 3		-	-	-
na 1000 jednostek≈kg	Pierwsza seria		64	80	95
	Seria 2		64	75	80
	Seria 3		-	-	-
