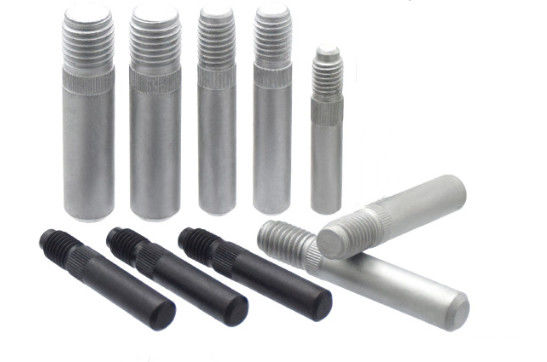

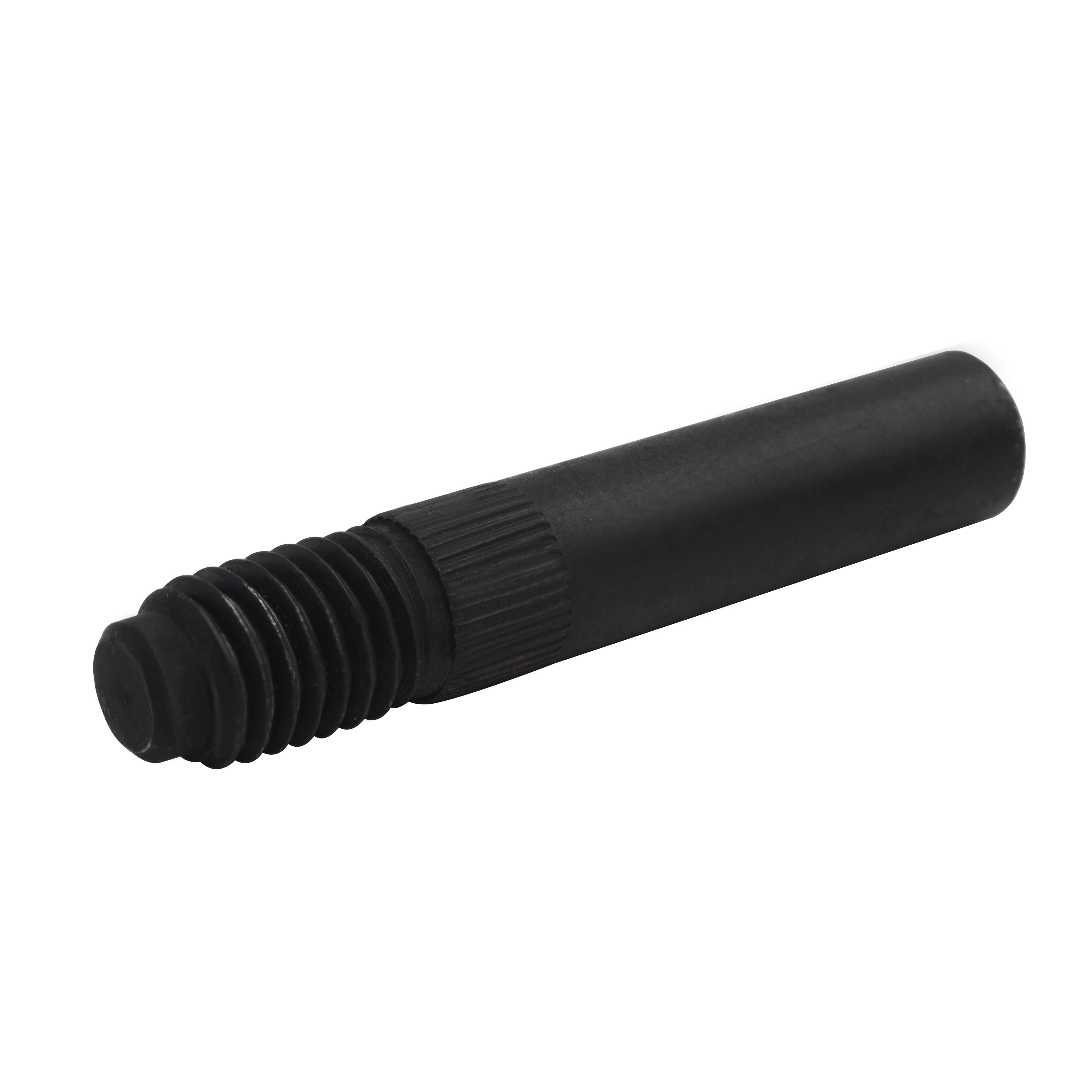

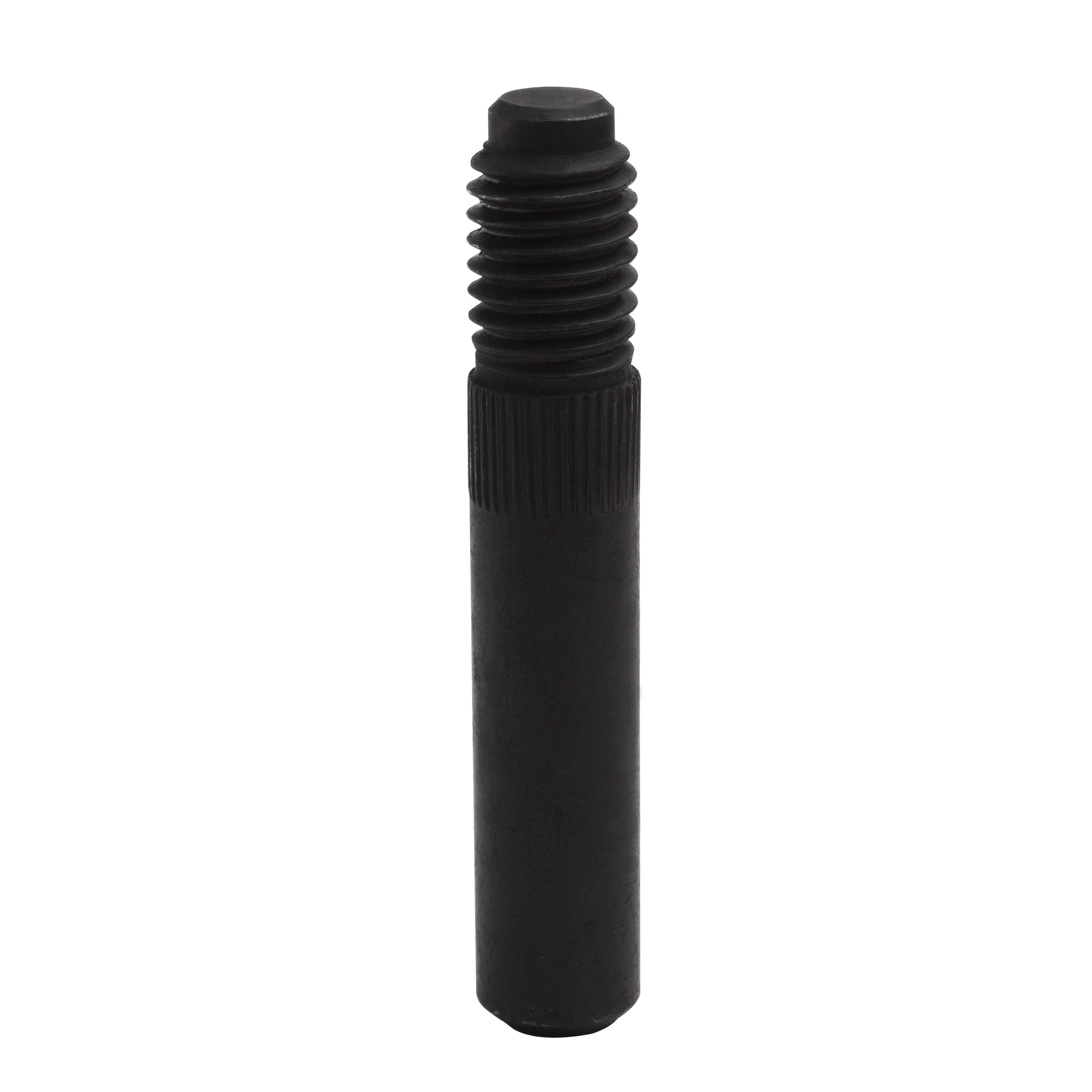

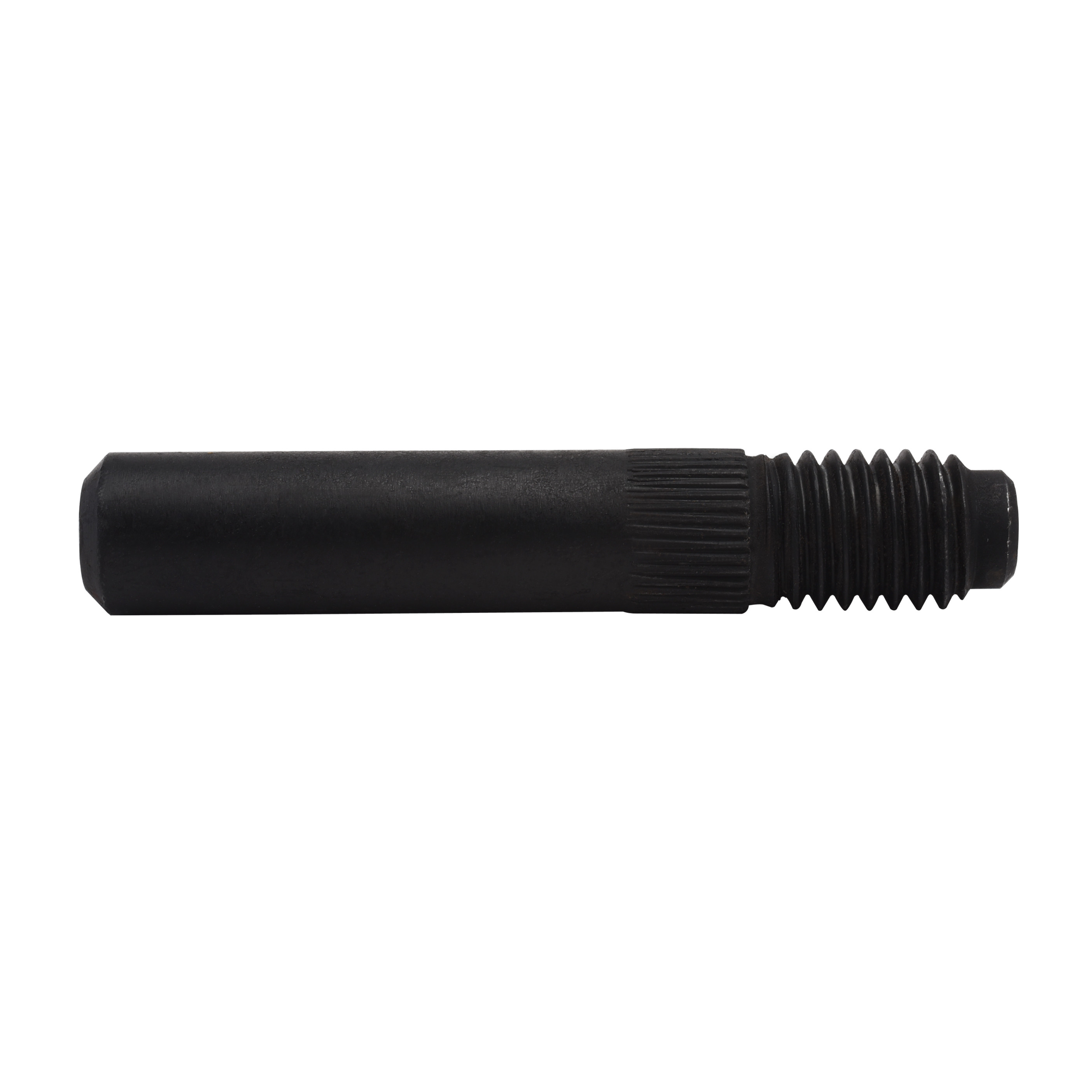

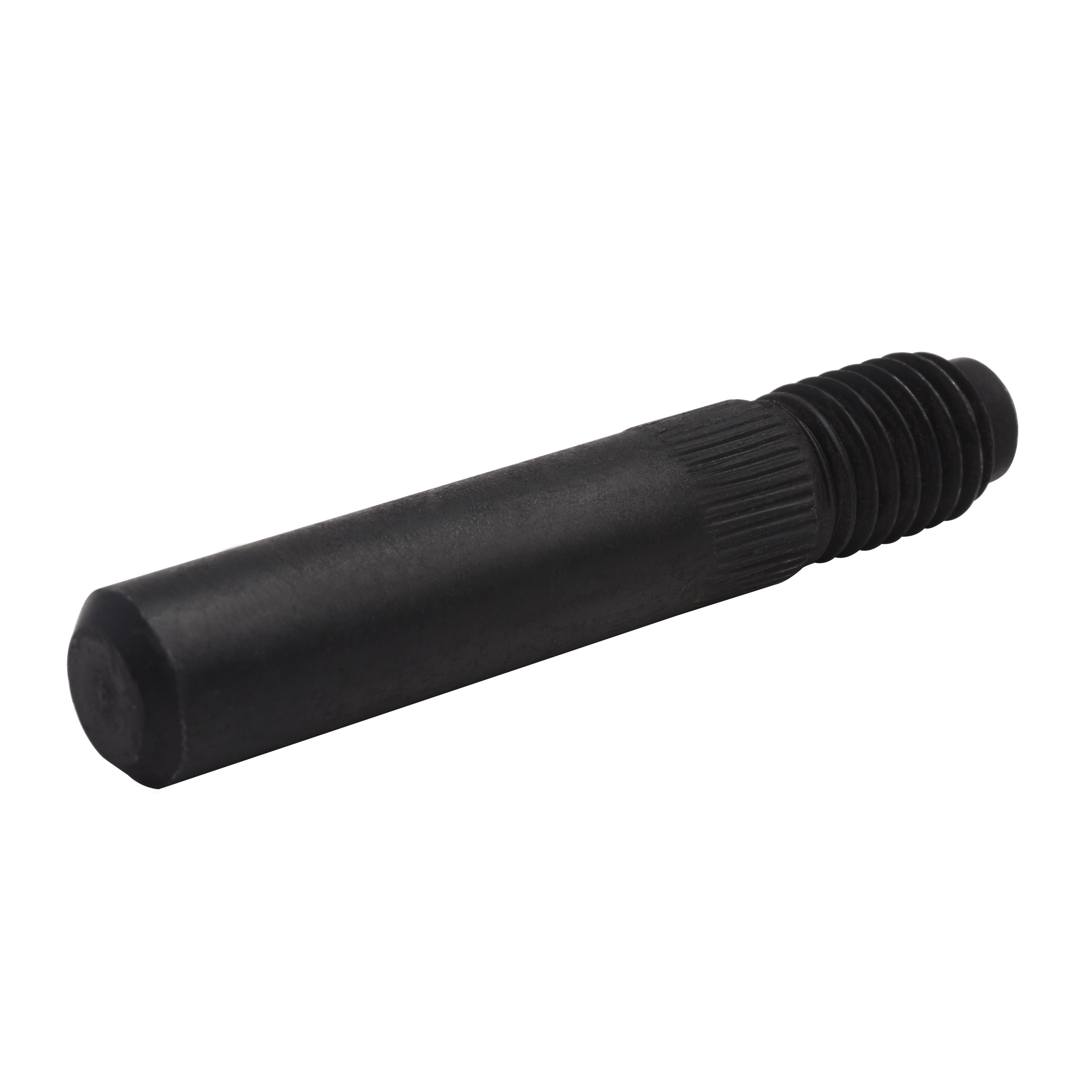

DIN7977 ISO8737 EN 28737 Węglowe szpilki ze stali stałej ze ściernikiem zewnętrznym

Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
nazwisko | Kołki stożkowe z gwintem zewnętrznym | Standardowy | GB/DIN/ASME/EN/ISO i itp. |
---|---|---|---|
Materiał | 45#stal | Skończ. | Czernione, Dacromet |
Usługa | OEM/ODM | Kształt | Stożek |
Wielkość | M10-M16/Zgodnie z Twoimi wymaganiami | ||
Podkreślić | Włókna zewnętrzne z włókien stalowych,Węglowe szpilki z stalowych szpilek,DIN 7977 Szpilka spinalna |
opis produktu
Zęby z wyciągiem zewnętrznym
Średnica nominalna | 5 | 6 | 8 | 10 | 12 | 14 | |
d | |||||||
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 1.75 | |
d | maks. | 5 | 6 | 8 | 10 | 12 | 14 |
min | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 13.93 | |
b | maks. | 15.6 | 20 | 24.5 | 27 | 30.5 | 33.5 |
min | 14 | 18 | 22 | 24 | 27 | 30 | |
a) | maks. | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 |
d2 | M5 | M6 | M8 | M10 | M12 | M12 | |
r1 | ≈ | 0.3 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 |
r2 | ≈ | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 |
dp | h13 | 3.5 | 4 | 5.5 | 7 | 8.5 | 8.5 |
z | 0 | 1.25 | 1.5 | 2 | 2.5 | 3 | 3 |
Średnica nominalna | 16 | 20 | 25 | 30 | 40 | 50 | |
d | |||||||
P | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
d | maks. | 16 | 20 | 25 | 30 | 40 | 50 |
min | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | |
b | maks. | 39 | 39 | 45 | 52 | 65 | 78 |
min | 35 | 35 | 40 | 46 | 58 | 70 | |
a) | maks. | 6 | 6 | 7.5 | 9 | 10.5 | 12 |
d2 | M16 | M16 | M20 | M24 | M30 | M36 | |
r1 | ≈ | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.6 |
r2 | ≈ | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 4 |
dp | h13 | 12 | 12 | 15 | 18 | 23 | 28 |
z | 0 | 4 | 4 | 5 | 6 | 7.5 | 9 |
Charakterystyka:
- Ten szpil ma kształt kucyki zzewnętrznePołączenie koniu i nitki zwiększa precyzję pozycjonowania i zapewnia bezpieczniejsze mocowanie.
- Wyprodukowane zgodnie z normą DIN 7977, te szpilki mają precyzyjne wymiary i zmienne długości, dzięki czemu mogą być dostosowywane do szerokiego zakresuzscenariusze i zastosowania.
- Proces produkcji oferuje wybór różnych materiałów, w tym stali, stali nierdzewnej i mosiądzu, z których każdy ma swoje zalety w zakresiesiła, odporność na korozję i efektywność kosztowa.
- Wytwarzane wzgodnośćz DIN7977, szpil jest precyzyjny pod względem wielkości i wysokiej ogólnej dokładności, zapewniając niezawodną wydajność w montażu.
Zalety:
- Połączenie konii i nitek zapewnia bezpieczne połączenie w zespołach, odporne na wibracje i inne siły zewnętrzne.
- Kształt koniu umożliwia łatwe wprowadzanie do otworów, ułatwiając montaż, podczas gdy zewnętrzna nitka zapewniabezpieczny efekt zamykania i ułatwia również usuwanie.
- Różnorodność długości, średnic i opcji materiałowych sprawia, że szpilki koniowe DIN 7977 są wszechstronne i odpowiednie do szerokiego zakresu zastosowań.Wnioskii scenariusze.
Zastosowanie:
- Maszyny i wyposażenie: DIN 7977 gąbczaste szpilki ze zewnętrzną nitką są powszechnie stosowane w maszynach i urządzeniach, w których precyzyjne ustawienie i bezpieczne mocowanie są kluczowe, takie jak łożyska, skrzynki biegów,i pozostałe elementy przesyłowe.
- Przemysł motoryzacyjny: W przemyśle motoryzacyjnym szpilki te są używane do mocowania elementów silników, skrzyń biegów i układów podwozia.
- Lotnictwo kosmiczne i obrona: Precyzja i niezawodność szpilów kucykowych DIN 7977 sprawiają, że nadają się do stosowania w przemyśle lotniczym i obronnym, gdzie najważniejsze są wysokie osiągi i bezpieczeństwo.
Należy pamiętać, że specyficzne zastosowania i charakterystyka działania mogą różnić się w zależności od materiału, wymiarów i konstrukcji poszczególnych gąbków wzorcowych DIN 7977.
