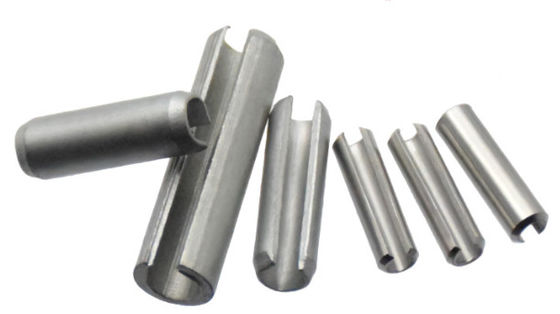

DIN1481 Stal nierdzewna SUS304 Rodzaj sprężyny szpilki proste szczeliny ciężki typ prosty
| Miejsce pochodzenia | PROWINCJA JIANG SU CHINY |
|---|---|
| Nazwa handlowa | YingYan |
| Orzecznictwo | ISO9000 |
| Numer modelu | Φ4-Φ8 |
| Minimalne zamówienie | 1000 sztuk |
| Cena | negotiable |
| Szczegóły pakowania | Małe pudełka, torby plastikowe, luzem w kartonach |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| nazwisko | Kołki proste typu sprężynowego, szczelinowe, typu ciężkiego | Standardowy | GB/DIN/ASME/EN/ISO/JIS B&etc. |
|---|---|---|---|
| Materiał | stal nierdzewna SUS304 | Obsługa powierzchni | Polerowanie |
| Kolor | Wystarczy | Wielkość | Φ4-Φ8 / Zgodnie z Twoimi wymaganiami |
| Długość | 10mm-16mm/W zależności od wymagań | ||
| Podkreślić | SUS304 Wiązki proste typu sprężynowy,DIN1481 Wiązki typu sprężynowego,Ciężki szpil DIN 1481 |
||
opis produktu
DIN1481 Stal nierdzewna SUS304 Rodzaj sprężyny szpilki proste, szczeliny, ciężki typ prosty
| Średnica nominalna | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| a) | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | min | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| maks. | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| Minimalna wytrzymałość cięcia, pojedyncza (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| Minimalne podwójne cięcie,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| Średnica nominalna | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| a) | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | min | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| maks. | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| Minimalna wytrzymałość cięcia, pojedyncza (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| Minimalne podwójne cięcie,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| Średnica nominalna | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| a) | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | min | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| maks. | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| Minimalna wytrzymałość cięcia, pojedyncza (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| Minimalne podwójne cięcie,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| Średnica nominalna | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a) | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | min | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| maks. | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| Minimalna wytrzymałość cięcia, pojedyncza (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| Minimalne podwójne cięcie,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
Charakterystyka:
- Te cylindryczne szpilki sąwyposażonez szczelinami wzdłuż długości osi, umożliwiającymi elastyczne deformacje podczas montażu, ułatwiając wprowadzenie i mocowanie.
- Te cylindryczne szpilki są zrobionezstali węglowej lub innych materiałów o wysokiej wytrzymałości, umożliwiających im wytrzymanie znaczących sił rozciągania i cięcia.
- Konie szpilków są obrobianerozszczepionepowierzchni, co ułatwia wstawianie i zmniejsza ryzyko uszkodzenia innych elementów podczas montażu.
- Po włożeniu w otwór szpilki nieznacznie się rozszerzają, tworząc napięcie zewnętrzne, które mocno przyczepia je do ścian otworu, zapewniając stabilne połączenie.
Zalety:
- /Dzięki konstrukcji z szczelinami /irozszczepioneNa końcach, ciężkie, proste szczeliny sprężynowe mogą być bez wysiłku wstawiane do prefabrykowanych otworów, eliminując potrzebę złożonych narzędzi montażowych lub specjalistycznych technik.
- Szpilki.rozbudowanynaturawynikiw ścianie otworu, co zwiększa stabilność połączenia, co pozwala na wytrzymanie większych drgań i wstrząsów,zapewnienie trwałości i wydłużenie całkowitego okresu życia aplikacji.
- Ciężkie, proste szczeliny sprężynowe są zaprojektowane z myślą o łatwości montażu i demontażu, co czyni je idealnymi do stosowania w szerokim zakresie maszyn i urządzeń, w szczególnościwsytuacje, w których konieczne jest częste demontaż i ponowne montaż, takie jak zawiasy, sprężyny i elementy przesyłowe mocy.Ich wszechstronność zapewnia znaczące korzyści w tych zastosowaniach.
Zastosowanie:
- Połączenia zawiasowe:Wyroby do pracy ciężkiejWprost.Węże sprężynowesą powszechnie stosowane w połączeniach zawiasowych, zapewniając stabilne połączenie, które pozwala zawiasowi swobodnie obracać się w razie potrzeby.
- Przymocowanie sprężyny: W zastosowaniach sprężynowych, te szpilki mogą być używane do przymocowania końców sprężyny, zapobiegając ruchowi lub rozluźnianiu.
- Komponenty transmisji mocy: W systemach transmisji mocy używane są ciężkie, proste, z szczelinami wiosenne szpilki do łączenia i zabezpieczania różnych komponentów transmisji, takich jak przekładnie, wały,i sprzęgła.
