Włókno o szerokości nieprzekraczającej 1 mm

Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu M6-M30
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach,

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Nazwa O masie przekraczającej 1 kg Standardowy GB/DIN/ASME/EN/ISO i itp.
Materiały Stal węglowa 35K Obsługa powierzchni Pokryte cynkiem
Klasa 8.8 Kolor Żółty
Wielkość M6-M30/Zgodnie z Twoimi wymaganiami Długość 80 mm-280 mm / zgodnie z Twoimi wymaganiami
Podkreślić

Galwanizacja Bolt przemysłowy

,

Śruby przemysłowe z półprzęgiem

,

Przemysłowy Bolt M8

Zostaw wiadomość
opis produktu

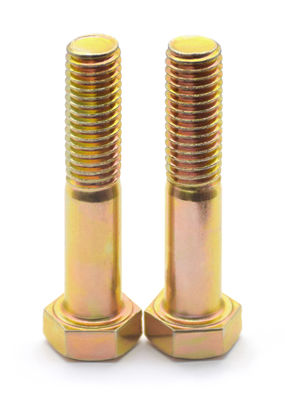

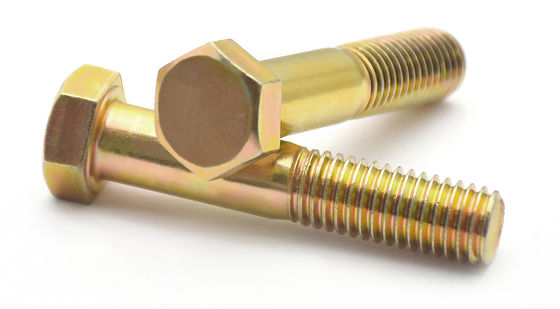

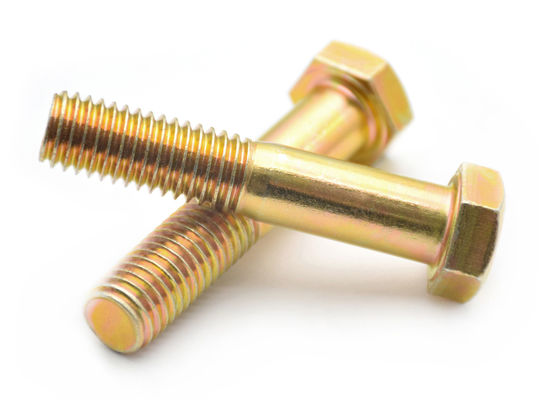

UNI 5737 NF E 25-112 IS1364(-1) Szpilki sześciokątne z półprzęgiem galwanizowanym stali węglowej 35K M8-M36 klasa 8.8



DIN931 Sześciokątne śruby głowicowe z częściowym niciem to śruby, które spełniają specyfikacje techniczne określone przez Deutsches Institut für Normung (DIN), niemiecki Instytut Normalizacji.Te śruby wykazują kilka kluczowych cech i korzyści, dzięki czemu nadają się do różnych zastosowań inżynierskich.

Charakterystyka konstrukcyjna:

  • Konstrukcja głowicy: śruby posiadają sześciokątną głowicę, która umożliwia łatwą instalację i usunięcie za pomocą narzędzi takich jak klucze francuskie lub klucze gniazdkowe.

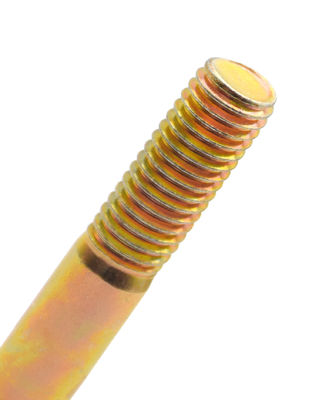

  • Sekcja nić: śruby mają częściową nić, co oznacza, że tylko część szynki jest nić.Ta konstrukcja jest odpowiednia do zastosowań, w których śrubka musi przejść przez element i być zaciśnięta orzechem po drugiej stronie.

Standaryzacja i specyfikacje:

  • Standard DIN931: Bulty są zgodne ze standardem DIN931, zapewniając spójność i niezawodność pod względem wymiarów, materiałów i wydajności.
  • Zakres rozmiarów: Dostępne są w szerokim zakresie rozmiarów nici od M1,6 mm do M64 mm i długości łupów od L12 mm do L500 mm, spełniając różne potrzeby inżynieryjne.

Materiały i wydajność:

  • Wymagania dotyczące materiału: sześciokątne śruby głowicowe DIN931 są zazwyczaj wykonane z materiałów o wysokiej wytrzymałości, takich jak stal węglowa, stal stopowa lub stal nierdzewna.Materiały te mają doskonałe właściwości mechaniczne., odporność na korozję i trwałość.
  • Stopień wydajności: W zależności od materiału i wielkości śruby mają różne stopnie wydajności, takie jak 8,8 i 10,9 dla śrub stalowych oraz A2-70 i A4-70 dla śrub ze stali nierdzewnej.

Obszary zastosowania:

  • DIN931 sześciokątne śruby głowicowe z częściowym niciem znajdują zastosowanie w różnych gałęziach przemysłu, w tym maszynach, motoryzacji, budownictwie statków i budownictwie.Używane do mocowania elementów konstrukcyjnych, łączenia rur, instalacji sprzętu i innych celów, zapewniających bezpieczne i niezawodne połączenia.

Zalety:

  • Łatwa instalacja i usunięcie: konstrukcja sześciokątnej głowicy ułatwia efektywne obrotowe przy użyciu narzędzi, zwiększając efektywność pracy.
  • Elastyczność: konstrukcja częściowej nitki pozwala na elastyczność w różnych scenariuszach połączeń.
  • Niezawodność i trwałość: zastosowanie materiałów o wysokiej wytrzymałości i przestrzeganie norm DIN931 zapewnia niezawodność i trwałość śrub, spełniając wymagania różnych zastosowań inżynierskich.

Włókno o szerokości nieprzekraczającej 1 mm 0


Wielkość nitki M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
d
P Przesunięcie nitki 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b Sędzia. L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
L> 200 - - - - - - - - - - 45 49
c min 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
maks. 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da) maks. 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds maks = wielkość nominalna 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
min Klasa A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
Klasa B - - - - - - - - - - - -
dw min Klasa A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
Klasa B - - - - - - - - - - - -
e min Klasa A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
Klasa B - - - - - - - - - - - -
k Wielkość nominalna 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
Klasa A min 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
maks. 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
Klasa B min - - - - - - - - - - - -
maks. - - - - - - - - - - - -
k1 min 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r min 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s maks = wielkość nominalna 3.2 4 5 5.5 6 7 8 10 11 13 17 19
min Klasa A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
Klasa B - - - - - - - - - - - -
Długość nici b       - - - - - - - - - - - -
Wielkość nitki (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
P Przesunięcie nitki 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b Sędzia. L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
L> 200 53 57 61 65 69 73 79 85 91 97 103
c min 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
maks. 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da) maks. 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds maks = wielkość nominalna 14 16 18 20 22 24 27 30 33 36 39
min Klasa A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Klasa B - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw min Klasa A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Klasa B - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e min Klasa A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Klasa B - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k Wielkość nominalna 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Klasa A min 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
maks. 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Klasa B min - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
maks. - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 min 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r min 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s maks = wielkość nominalna 22 24 27 30 32 36 41 46 50 55 60
min Klasa A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Klasa B - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Długość nici b       - - - - - - - - - - -
