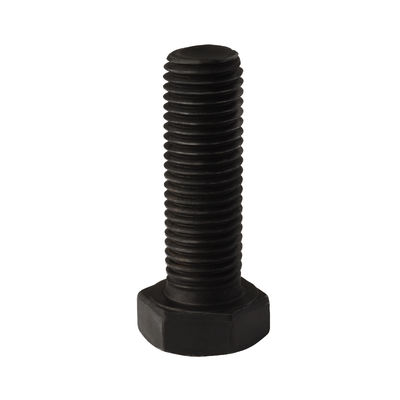

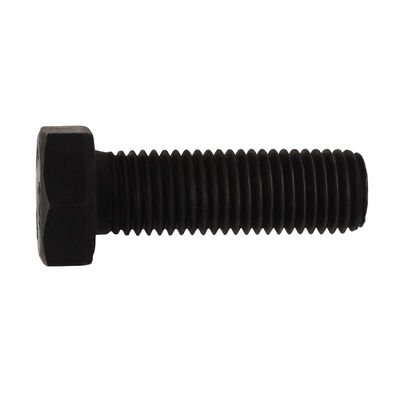

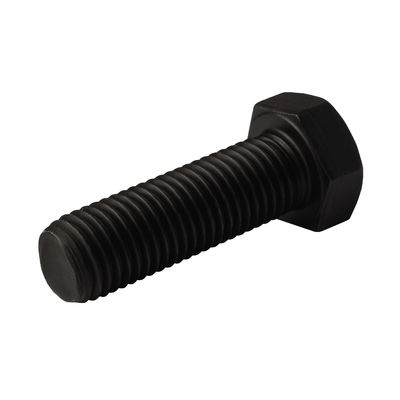

Całkowity przędzony i hartowany sześciokątny śruby głowy DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M

  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu M6-M16
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach,

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
nazwisko Śruba z łbem sześciokątnym Rodzaj śruba sześciokątna
Standardowy GB/DIN/ASME/EN/ISO i itp. Obsługa powierzchni czarny
Klasa 8,8,10,9,12,9 Rodzaj głowy sześciokątna głowa
Materiały Stal węglowa/stal stopowa Wielkość M6-M16/Zgodnie z Twoimi wymaganiami
Długość 8 mm-140 mm / zgodnie z Twoimi wymaganiami
Podkreślić

Wygaszony sześciokątny węzł

,

Głowa sześciokątna Bolt DIN933

,

Szpilki z sześciokątną głową pełną
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Grade8.8 Carbon steel 35K M6-M16 8-120 1
M6*8 M6 8 10000
M8*10 M8 10 10000
M8*14 M8 14 10000
M10*12 M10 12 10000
M10*16 M10 16 10000
M10*20 M10 20 10000
M10*25 M10 25 10000
M10*35 M10 35 10000
M10*40 M10 40 10000
M10*45 M10 45 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*80 M10 80 10000
M10*85 M10 85 10000
M10*100 M10 100 10000
M12*16 M12 16 10000
M12*20 M12 20 10000
M12*30 M12 30 10000
M12*40 M12 40 10000
M12*45 M12 45 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*65 M12 65 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*100 M12 100 10000
M12*120 M12 120 10000
M14*16 M14 16 10000
M14*30 M14 30 10000
M14*40 M14 40 10000
M14*45 M14 45 10000
M14*50 M14 50 10000
M14*60 M14 60 10000
M14*100 M14 100 10000
M16*50 M16 50 10000
M16*70 M16 70 10000
M16*100 M16 100 10000
Grade10.9 Alloy steel ML40Cr 14 60 1
M14*60（ML40Cr） M14（ML40Cr） 60 10000
Grade12.9 Alloy steel ML40Cr /40Cr/SCM435 M8-M10 20-140 1
M8*20（ML40Cr） M8（ML40Cr） 20 10000
M8*140（40Cr） M8（40Cr） 140 10000
M10*30 M10 30 10000
M10*45（SCM435） M10（SCM435） 45 10000
If you have more needs, please contact customer service 1 1 1
Zostaw wiadomość
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
opis produktu

DIN933 ISO 4017 ANSI/ASME B 18.2.3.1M Stopień 8.8/10.9/12.9 W pełni wygaszony i hartowany sześciokątny śrubokręt



Całkowity przędzony i hartowany sześciokątny śruby głowy DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M 0

Węzeł śrubowy M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12 (M14) M16
d
P Głupota 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75 2 2
a) maks. 1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 3 3.75 4.5 5.25 6 6
c min 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2
maks. 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.8
Da maks. 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7 17.7
dw Klasa A min 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.6 11.6 15.6 17.4 20.5 22.5
Klasa B min - - - - - 5.7 6.7 8.7 9.4 11.4 15.4 17.2 20.1 22
e Klasa A min 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75
Klasa B min - - - - - 7.5 8.63 10.89 11.94 14.2 18.72 20.88 23.91 26.17
k Wielkość nominalna 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5 8.8 10
Klasa A min 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32 8.62 9.82
maks. 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.56 7.68 8.98 10.18
Klasa B min - - - - - 2.6 3.26 3.76 4.56 5.06 6.11 7.21 8.51 9.71
maks. - - - - - 3 3.74 4.24 5.04 5.54 6.69 7.79 9.09 10.29
k1 min 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05 5.96 6.8
r min 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6 0.6 0.6
s maks = wielkość nominalna 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24
Klasa A min 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67
Klasa B min - - - - - 6.64 7.64 9.64 10.57 12.57 16.57 18.48 21.16 23.16
Masa na 1000 wyrobów stalowych (≈ kg)       - - - - - - - - - - - - - -
Węzeł śrubowy (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
d
P Głupota 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5
a) maks. 7.5 7.5 7.5 9 9 10.5 10.5 12 12 13.5 13.5 15 15
c min 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
maks. 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1 1 1 1 1
Da maks. 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
dw Klasa A min 25.3 28.2 30 33.6 - - - - - - - - -
Klasa B min 24.8 27.7 29.5 33.2 38 42.7 46.5 51.1 55.9 59.9 64.7 69.4 74.2
e Klasa A min 30.14 33.53 35.72 39.98 - - - - - - - - -
Klasa B min 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Wielkość nominalna 11.5 12.5 14 15 17 18.7 21 22.5 25 26 28 30 33
Klasa A min 11.28 12.28 13.78 14.78 - - - - - - - - -
maks. 11.72 12.72 14.22 15.22 - - - - - - - - -
Klasa B min 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
maks. 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 min 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r min 0.6 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6
s maks = wielkość nominalna 27 30 32 36 41 46 50 55 60 65 70 75 80
Klasa A min 26.67 29.67 31.61 35.38 - - - - - - - - -
Klasa B min 26.15 29.16 31 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Masa na 1000 wyrobów stalowych (≈ kg)       - - - - - - - - - - - - -





Charakterystyka

  1. Konstrukcja pełnego nici zapewnia, że cała długość wału śruby jest przędza, maksymalnie zwiększając obszar kontaktu między śrubą a matią.W rezultacie zwiększa się nośność i stabilność połączeniaPonadto umożliwia skuteczniejsze przenoszenie ładunku idystrybucjawzdłuż śruby, co czyni ją idealną do silnych połączeń, gdzie niezawodność i trwałość są najważniejsze.

  2. W rzeczywistości połączenie obróbki tłumienia i hartowania powoduje, że śrubka jest zarówno twarda, jak i mocna, zachowując jednak pewien poziom wytrzymałości.procestwardniejeMetal, zwiększając twardość i wytrzymałość śruby, podczas gdy proces hartowania zmniejsza napięcia wewnętrzne występujące podczas tłumienia, minimalizując ryzyko złamania w warunkach wysokiego napięcia.Ten schemat obróbki sprawia, że śrubka jest bardzo odpowiednia do zastosowań wymagających zarówno wysokiej wytrzymałości, jak i doskonałej odporności na zmęczenie.

  3. Konstrukcja sześciokątnej głowicy zapewnia doskonałą przyczepność i większą wydajność przenoszenia momentu obrotowego, ułatwiając łatwą instalację i usuwanie za pomocą kluczy, śrubokrętów i innych narzędzi sześciokątnych.Dodatkowo, zapewnia bezpieczeństwo i solidnośćzPołączenie.

  4. Produkcja wysokiej precyzji: Wytwarzane zgodnie z normami międzynarodowymi, takimi jak DIN 933, zapewniając dokładność wymiarową i wymienną wymianę śruby.

Zalety

  1. Wysoka zdolność do nośności: Dzięki konstrukcji pełnej nitki oraz obróbce tłumionej i hartowanej śruby zwiększa się jej wytrzymałość i twardość, co pozwala na wytrzymanie większych sił rozciągania i cięcia.

  2. Doskonała stabilność: Ze względu na dużą powierzchnię styku między śrubą a matią połączenie jest bardziej stabilne i niezawodne, mniej podatne na luzowanie.

  3. Długa żywotność: Obsługa tłumiona i hartowana poprawia odporność śruby na zużycie i zmęczenie, co zapewnia dłuższą żywotność.

  4. Łatwość instalacji: Konstrukcja sześciokątnej głowicy ułatwia montaż i demontaż śruby, zwiększając efektywność pracy.

Scenariusze zastosowania

  1. Maszyny ciężkie: Szczury sześciokątne z wygaszonym i z hartowanym wątkiem są idealne do zastosowania w ciężkich maszynach wymagających wysokiego wysiłku i odporności na uderzenia, takich jak koparki, żurawie i prasy.

  2. Mosty i budynki: W mostach i budynkach kluczowe punkty połączeń muszą wytrzymać znaczący ciężar i naprężenie.

  3. Przemysł motoryzacyjny i lotniczy: W tych gałęziach przemysłu wymagana jest ekstremalna wytrzymałość i niezawodność połączeń.zapewnienie bezpiecznej eksploatacji pojazdów i statków powietrznych.

  4. Inne zastosowania wymagające silnych połączeń: W zastosowaniach takich jak sprzęt górniczy, sprzęt do wiercenia ropy naftowej i turbiny wiatrowe również wykorzystywane są pełnoziarniste wygaszone i hartowane sześciokątne śruby głowicowe w celu zapewnienia niezawodności i bezpieczeństwa połączenia.
