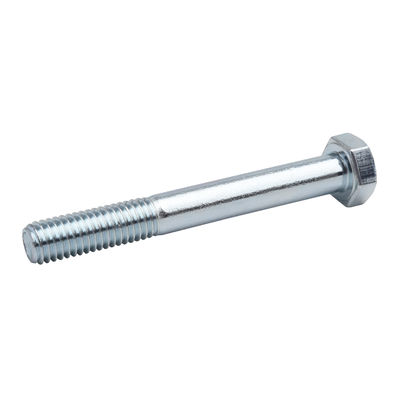

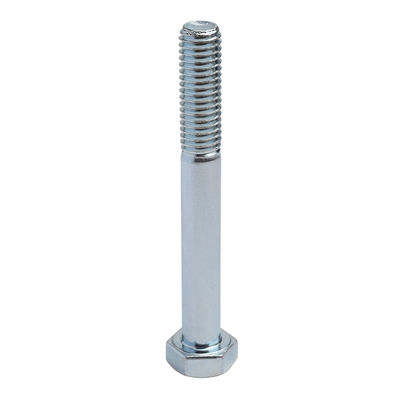

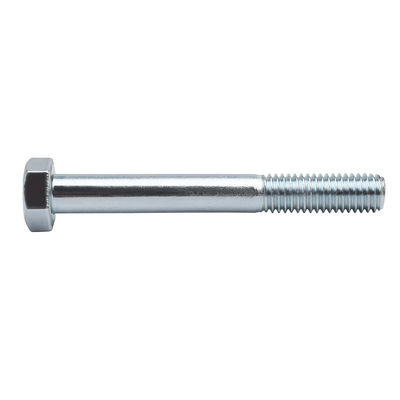

DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Węglowa stal Q195 Zink

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu M5-M16
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach,

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu

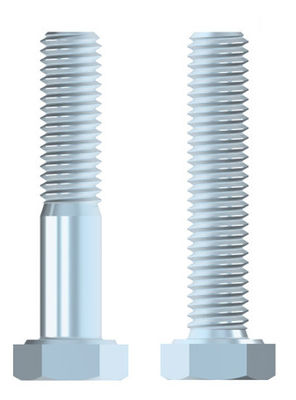

nazwisko Śruby z łbem sześciokątnym – produkt klasy C z gwintem pół/pełnym Standardowy GB/DIN/ASME/EN/ISO i itp.
Materiał Stal węglowa Q195 Kolor Niebiesko biały
Obsługa powierzchni Ocynkowana Klasa 4.8
Wielkość M5-M16/według wymagań Długość 60 mm-110 mm / zgodnie z Twoimi wymaganiami
Podkreślić

Wyroby o masie nieprzekraczającej 1 mm

,

DIN 601 Śruby sześciokątne

,

Wyroby zębów
Zostaw wiadomość
opis produktu

DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws-Product Grade C Class 4.8 Węglowa stal Q195 Zink






DIN601DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Węglowa stal Q195 Zink 0

Węzeł śrubowy M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
d
P Głupota 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c maks. 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da) maks. 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds maks. 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
min 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw min 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e min 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Wielkość nominalna 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
maks. 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
min 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 min 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r min 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s maks = wielkość nominalna 8 10 13 16 18 21 24 27 30 34 36 41
min 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Długość nici b   - - - - - - - - - - - -
Węzeł śrubowy M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
d
P Głupota 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c maks. 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da) maks. 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds maks. 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
min 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw min 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e min 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Wielkość nominalna 18.7 21 22.5 25 26 28 30 33 35 38 40
maks. 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
min 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 min 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r min 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s maks = wielkość nominalna 46 50 55 60 65 70 75 80 85 90 95
min 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Długość nici b   - - - - - - - - - - -


DIN558DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Węglowa stal Q195 Zink 1

Węzeł śrubowy
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P Głupota
a) maks.
c maks.
da) maks.
dw min
e min
k Wielkość nominalna
min
maks.
k1 min
r min
s maks = wielkość nominalna
min
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Masa na 1000 wyrobów stalowych (≈ kg)
- - - - - - - - - -











Cechy:

  1. Głowa sześciokątnaprojektjestprzyjętew głowicy, która ułatwia załadunek i rozładunek standardowymi narzędziami, takimi jak klucze francuskie lub śrubokręty.
  2. Posiadaniedoskonałe właściwości mechaniczne z wysoką wytrzymałością na rozciąganie i wytrzymałością wydajności, mogą być stosowane w dużych obciążeniach i wysokich obciążeniachśrodowiska.
  3. Zaprojektowane i wyprodukowane ściśle zgodnie z normami DIN, śruby mają ściśle kontrolowane wymiary i tolerancje,zapewnieniewysoka dokładność montażu i silna wymiana.
  4. Wyroby z materiałów wysokiej jakościTakieJako stali węglowej i stali nierdzewnej, te śruby wykazują niezwykłą odporność na korozję i trwałość.

Zalety:

  1. Wyroby z materiałów wytrzymałycha takżePrecyzyjna produkcja, te śruby zapewniają stabilną wydajność połączenia, odporne na luzowanie lub pęknięcie.
  2. Konstrukcja sześciokątnej głowicy upraszcza i przyspiesza proces montażu i usuwania, umożliwiając użycie standardowych narzędzi i zwiększając wydajność pracy.
  3. Posiadaniedoskonałe właściwości mechaniczne z wysoką wytrzymałością na rozciąganie i wytrzymałością wydajności, mogą być stosowane w dużych obciążeniach i wysokich obciążeniachśrodowiska.
  4. Projektowane i wyprodukowaneściślezgodnie z normami DIN, śruby mają ściśle kontrolowane wymiary i tolerancje,zapewnieniewysoka dokładność montażu i silna wymiana..

Scenariusze zastosowania:

  1. Inżynieria mechaniczna: W dziedzinie inżynierii mechanicznej śruby te są szeroko stosowane do łączenia i mocowania różnych urządzeń i maszyn, takich jak samochody, samoloty, statki i maszyny ciężkie.
  2. Budownictwo: Śruby są powszechnie stosowane w przemyśle budowlanym do łączenia i mocowania konstrukcji stalowych, mostów, tuneli i innych projektów, zapewniając stabilność i bezpieczeństwo konstrukcji.
  3. Produkcja sprzętu elektronicznego: Używane są do zabezpieczania płyt obwodowych, podwozi, obudowy i innych komponentów urządzeń elektronicznych, zwiększając stabilność i niezawodność urządzenia.
  4. Inne przemysły: Ponadto śruby te mają zastosowanie w przemyśle chemicznym, naftowym, energetycznym, metalurgicznym i innych, w celu łączenia i mocowania różnych urządzeń i rurociągów.
