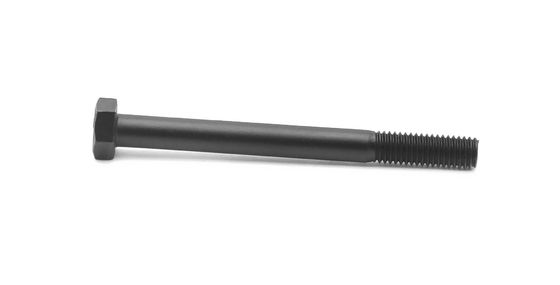

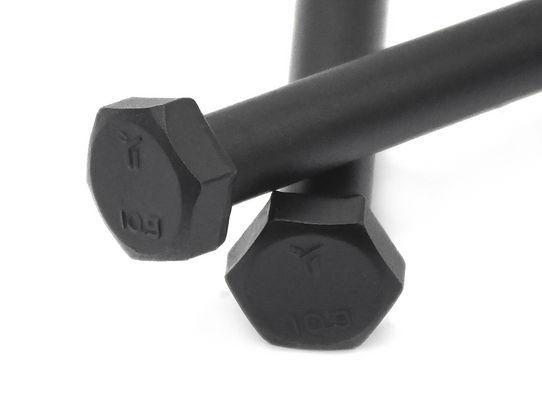

NF E25-112 IS 1364 ((-1) Szczelino sześciokątne półprzęgiem oksydowym tłumiącym stali węglowej 35K

Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xNazwa | DIN933 934 8.8 Śruba sześciokątna o wysokiej wytrzymałości Sześciokątna śruba ze stali węglowej | Standardowy | GB/DIN/ASME/EN/ISO i itp. |
---|---|---|---|
Materiały | Stal węglowa 35K | Klasa | 8.8 |
Obsługa powierzchni | czarne | Wielkość | M8-M36/Zgodnie z Twoimi wymaganiami |
Długość | 80 mm-280 mm / zgodnie z Twoimi wymaganiami | ||
Podkreślić | Oksyd tłumiący sześciokątny bult,Węzły sześciokątne z półprzęgiem,Śruby ze stali węglowej 35K |
NF E25-112 IS 1364 ((-1) Szpilki sześciokątne z półprzęgiem, czarny tlenek, wygaszanie stali węglowej 35K M8-M36 klasa 8.8
DIN931 Sześciokątne śruby głowicowe z częściowym niciem to śruby, które spełniają specyfikacje techniczne określone przez Deutsches Institut für Normung (DIN), niemiecki Instytut Normalizacji.Te śruby wykazują kilka kluczowych cech i korzyści, dzięki czemu nadają się do różnych zastosowań inżynierskich.
Charakterystyka konstrukcyjna:
- Konstrukcja głowicy: śruby posiadają sześciokątną głowicę, która umożliwia łatwą instalację i usunięcie za pomocą narzędzi takich jak klucze francuskie lub klucze gniazdkowe.
- Sekcja nić: śruby mają częściową nić, co oznacza, że tylko część szynki jest nić.Ta konstrukcja jest odpowiednia do zastosowań, w których śrubka musi przejść przez element i być zaciśnięta orzechem po drugiej stronie.
Standaryzacja i specyfikacje:
- Standard DIN931: Bulty są zgodne ze standardem DIN931, zapewniając spójność i niezawodność pod względem wymiarów, materiałów i wydajności.
- Zakres rozmiarów: Dostępne są w szerokim zakresie rozmiarów nici od M1,6 mm do M64 mm i długości łupów od L12 mm do L500 mm, spełniając różne potrzeby inżynieryjne.
Materiały i wydajność:
- Wymagania dotyczące materiału: sześciokątne śruby głowicowe DIN931 są zazwyczaj wykonane z materiałów o wysokiej wytrzymałości, takich jak stal węglowa, stal stopowa lub stal nierdzewna.Materiały te mają doskonałe właściwości mechaniczne., odporność na korozję i trwałość.
- Stopień wydajności: W zależności od materiału i wielkości śruby mają różne stopnie wydajności, takie jak 8,8 i 10,9 dla śrub stalowych oraz A2-70 i A4-70 dla śrub ze stali nierdzewnej.
Obszary zastosowania:
- DIN931 sześciokątne śruby głowicowe z częściowym niciem znajdują zastosowanie w różnych gałęziach przemysłu, w tym maszynach, motoryzacji, budownictwie statków i budownictwie.Używane do mocowania elementów konstrukcyjnych, łączenia rur, instalacji sprzętu i innych celów, zapewniających bezpieczne i niezawodne połączenia.
Zalety:
- Łatwa instalacja i usunięcie: konstrukcja sześciokątnej głowicy ułatwia efektywne obrotowe przy użyciu narzędzi, zwiększając efektywność pracy.
- Elastyczność: konstrukcja częściowej nitki pozwala na elastyczność w różnych scenariuszach połączeń.
- Niezawodność i trwałość: zastosowanie materiałów o wysokiej wytrzymałości i przestrzeganie norm DIN931 zapewnia niezawodność i trwałość śrub, spełniając wymagania różnych zastosowań inżynierskich.
Wielkość nitki | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | |||
d | |||||||||||||||
P | Przesunięcie nitki | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | ||
b | Sędzia. | L≤125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 | |
125 < L ≤ 200 | - | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | |||
L> 200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | |||
c | min | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | ||
maks. | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | |||
da) | maks. | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | ||
ds | maks = wielkość nominalna | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | ||
min | Klasa A | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | ||
Klasa B | - | - | - | - | - | - | - | - | - | - | - | - | |||
dw | min | Klasa A | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 | |
Klasa B | - | - | - | - | - | - | - | - | - | - | - | - | |||
e | min | Klasa A | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | |
Klasa B | - | - | - | - | - | - | - | - | - | - | - | - | |||
k | Wielkość nominalna | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | ||
Klasa A | min | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | ||
maks. | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | |||
Klasa B | min | - | - | - | - | - | - | - | - | - | - | - | - | ||
maks. | - | - | - | - | - | - | - | - | - | - | - | - | |||
k1 | min | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | ||
r | min | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | ||
s | maks = wielkość nominalna | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | ||
min | Klasa A | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | ||
Klasa B | - | - | - | - | - | - | - | - | - | - | - | - | |||
Długość nici b | - | - | - | - | - | - | - | - | - | - | - | - | |||
Wielkość nitki | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | ||||
d | |||||||||||||||
P | Przesunięcie nitki | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | |||
b | Sędzia. | L≤125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | ||
125 < L ≤ 200 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | ||||
L> 200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | ||||
c | min | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | |||
maks. | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | ||||
da) | maks. | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | |||
ds | maks = wielkość nominalna | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |||
min | Klasa A | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | |||
Klasa B | - | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | ||||
dw | min | Klasa A | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | ||
Klasa B | - | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | ||||
e | min | Klasa A | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | ||
Klasa B | - | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | ||||
k | Wielkość nominalna | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | |||
Klasa A | min | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | |||
maks. | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | ||||
Klasa B | min | - | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | |||
maks. | - | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | ||||
k1 | min | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | |||
r | min | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |||
s | maks = wielkość nominalna | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | |||
min | Klasa A | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | |||
Klasa B | - | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | ||||
Długość nici b | - | - | - | - | - | - | - | - | - | - | - |
