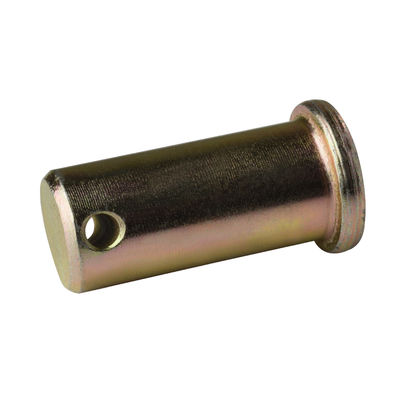

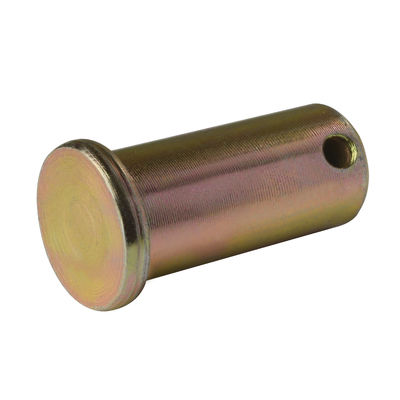

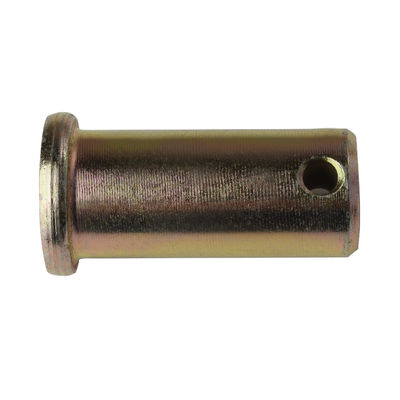

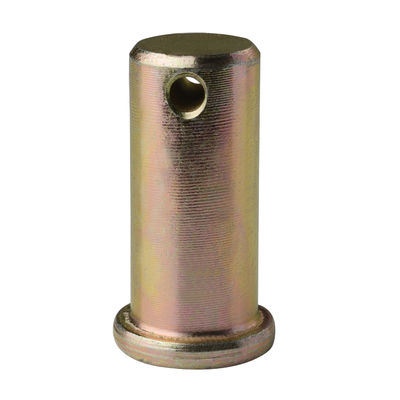

Klasa 4.8 8.8 Klawis i klucz DIN1444 DIN EN 22341 Czarny dakromet Plain Zinc Plated
| Miejsce pochodzenia | PROWINCJA JIANG SU CHINY |
|---|---|
| Nazwa handlowa | YingYan |
| Orzecznictwo | ISO9000 |
| Numer modelu | rozmiar Φ10-Φ45 długość 12 ~ 100 mm |
| Minimalne zamówienie | 1000 sztuk |
| Cena | negotiable |
| Szczegóły pakowania | karton/torba plastikowa/folia do pakowania/paleta |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| nazwisko | Kołki widełkowe z główką | Standardowy | GB/DIN/ASME/EN/ISO i itp. |
|---|---|---|---|
| Materiał | Stal węglowa A3/Q195/35K | KLASA | 4,8,8,8 |
| Skończ. | Plain, Black, Zinc Plated, Yellow Zinc Plated, Dacromet | Usługa | OEM/ODM |
| Długość | 12mm-110mm | Wielkość | Φ10-Φ45 |
| Kolor | zwykły, czarny, żółty itp. | ||
| Podkreślić | Zinkoplastyczna szpilka i klucz,Szpilka i klucz DIN EN 22341,DIN 1444 Szpilki Clevis |
||
opis produktu
DIN1444 DIN EN 22341 A3/Q195/35K Stal Czarny/Dacromet/Plain/Plated Zynk Charakterystyka: Różnorodność Φ10-Φ45 Klasa4.8 8.8
-
Średnica nominalna 3 4 5 6 8 10 12 d d maks. 3 4 5 6 8 10 12 min 2.94 3.925 4.925 5.925 7.91 9.91 11.89 dk maks. 5 6 8 10 14 18 20 min 4.7 5.7 7.64 9.64 13.57 17.57 19.48 d1 maks. 0.94 1.14 1.34 1.74 2.14 3.38 3.38 min 0.8 1 1.2 1.6 2 3.2 3.2 k Wielkość nominalna 1 1 1.6 2 3 4 4 maks. 1.125 1.125 1.725 2.125 3.125 4.15 4.15 min 0.875 0.875 1.475 1.875 2.875 3.85 3.85 - Co? min 1.6 2.2 2.9 3.2 3.5 4.5 5.5 Średnica nominalna 14 16 18 20 22 24 27 d d maks. 14 16 18 20 22 24 27 min 13.89 15.89 17.89 19.87 21.87 23.87 26.87 dk maks. 22 25 28 30 33 36 40 min 21.48 24.48 27.48 29.48 32.38 35.38 39.38 d1 maks. 4.18 4.18 5.18 5.18 5.18 6.52 6.52 min 4 4 5 5 5 6.3 6.3 k Wielkość nominalna 4 4.5 5 5 5.5 6 6 maks. 4.15 4.65 5.15 5.15 5.65 6.15 6.15 min 3.85 4.35 4.85 4.85 5.35 5.85 5.85 - Co? min 6 6 7 8 8 9 9 Średnica nominalna 30 33 36 40 45 50 55 d d maks. 30 33 36 40 45 50 55 min 29.87 32.84 35.84 39.84 44.84 49.84 54.81 dk maks. 44 47 50 55 60 66 72 min 43.38 46.38 49.38 54.26 59.26 65.26 71.26 d1 maks. 8.22 8.22 8.22 8.22 10.22 10.22 10.22 min 8 8 8 8 10 10 10 k Wielkość nominalna 8 8 8 8 9 9 11 maks. 8.18 8.18 8.18 8.18 9.18 9.18 11.215 min 7.82 7.82 7.82 7.82 8.82 8.82 10.785 - Co? min 10 10 10 10 12 12 14 Średnica nominalna 60 70 80 90 100 d d maks. 60 70 80 90 100 min 59.81 69.81 79.81 89.78 99.78 dk maks. 78 90 100 110 120 min 77.26 89.13 99.13 109.13 119.13 d1 maks. 10.22 13.27 13.27 13.27 13.27 min 10 13 13 13 13 k Wielkość nominalna 12 13 13 13 13 maks. 12.215 13.215 13.215 13.215 13.215 min 11.785 12.785 12.785 12.785 12.785 - Co? min 14 16 16 16 16
Charakterystyka:
- Włoki szpilkowe z głowicą DIN1444 są zaprojektowane wzgodnośćz międzynarodowymi standardami, oferując szeroki zakres rozmiarów, które oferują różne opcje spełniania wymagań.
- Mogą być wykonane z różnych materiałów, w tym ze stali nierdzewnej klasy 304, 316, 2205, 2507, 310S, 904L, a także ze stali węglowej, aby spełniać różnorodne warunki pracya takżewymagania.
- Szpilki DIN1444 są wykorzystywane głównie do łączenia dwóch wałów lubwyposażeniePo połączeniu przy użyciu szpilki wprowadzany jest szpil podzielony do otworu znajdującego się na końcu szpilki, aby zabezpieczyć przedmiot.
Zalety:
- Szeroki zakres zastosowania: Dzięki różnorodnym specyfikacjom i opcjom materiałowym DIN1444 nadaje się do różnych środowisk przemysłowych i scenariuszy zastosowań.
- Stabilne połączenie: Połączenie szpil i szpilki zapewnia stabilne i niezawodne połączenie.
- Standaryzowana produkcja: Zgodność z normą DIN gwarantuje jakość i wymianę produktów, zmniejszając trudności z utrzymaniem i wymianą.
Scenariusze zastosowania:
- Pompy, zawory i systemy rur: W systemach transportu płynów szpilki DIN1444 są szeroko stosowane do łączenia i mocowania pomp, zaworów i rur.
- Przemysł petrochemiczny: Ze względu na szczególne środowisko pracy w przemyśle petrochemicznym potrzebne są złącza odporne na korozję i o wysokiej wytrzymałości.Szpilki DIN1444 stają się idealnym wyborem ze względu na różnorodne opcje materiałowe i stabilne metody łączenia.
- Wyposażenie inżynieryjne: W wyposażeniu inżynieryjnym na morzu szpilki DIN1444 zapewniają stabilne i niezawodne połączenie, zapewniając prawidłową pracę sprzętu w trudnych środowiskach morskich.
- Produkcja energii wiatrowej: DIN1444 szpilki odgrywają również istotną rolę w łączeniu i mocowaniu urządzeń w wytwarzaniu energii wiatrowej.
