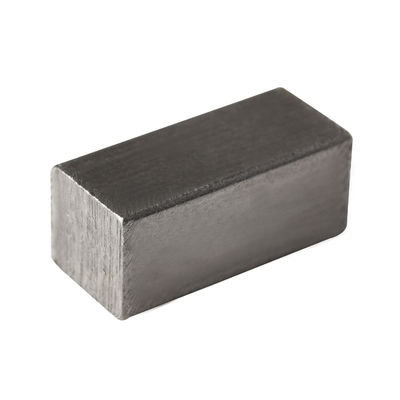

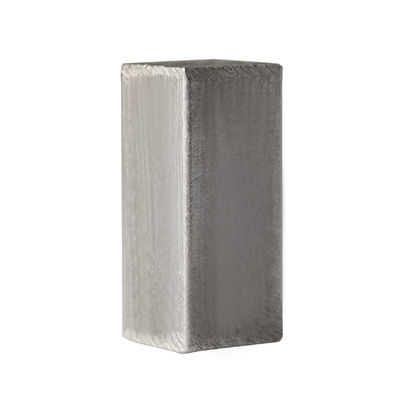

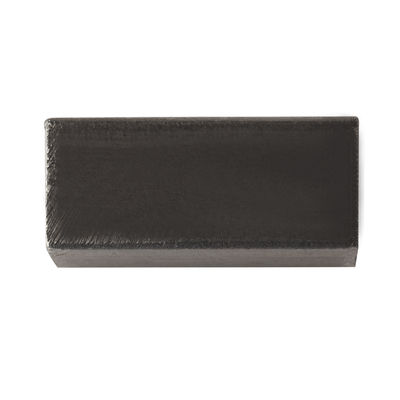

Polerowanie kwadratowe i prostokątne UNI 6604 DIN 6885 klucze typu B

  • Polishing Square And Rectangular UNI 6604 DIN 6885 Keys Type B
  • Polishing Square And Rectangular UNI 6604 DIN 6885 Keys Type B
  • Polishing Square And Rectangular UNI 6604 DIN 6885 Keys Type B
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu długość14~93mm
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
nazwisko Klucze kwadratowe i prostokątne Standardowy GB/DIN/ASME/EN/ISO i itp.
Materiał Stal węglowa A3 Skończ. Polerowanie, galwanizacja
Usługa OEM/ODM Kształt kwadratowe i prostokątne
Kolor Wystarczy Długość 14mm-93mm/według wymagań
Szerokość 6 mm-45 mm / zgodnie z Twoimi wymaganiami Wysokość 6mm-25mm/według wymagań
Podkreślić

Klucze prostokątne typu B

,

Rę prostokątny UNI 6604

,

Polerowanie prostokątnych kluczy
Zostaw wiadomość
opis produktu

UNI6604 DIN6885 A3 Stal węglowa prostokątne i prostokątne klucze typu B



Polerowanie kwadratowe i prostokątne UNI 6604 DIN 6885 klucze typu B 0
Rozmiar normalny 2 3 4 5 6 8 10
b
b maks = wielkość nominalna (h8)   2 3 4 5 6 8 10
min   1.986 2.986 3.982 4.982 5.982 7.978 9.978
h maks = wielkość nominalna   2 3 4 5 6 7 8
prostokąt ((h11) min - - - - - 6.91 7.91
kwadrat ((h8) min 1.986 2.986 3.982 4.982 5.982 - -
s rozwijanie lub zaokrąglanie min 0.16 0.16 0.16 0.25 0.25 0.25 0.4
maks. 0.25 0.25 0.25 0.4 0.4 0.4 0.6
Rozmiar normalny 12 14 16 18 20 22 25
b
b maks = wielkość nominalna (h8)   12 14 16 18 20 22 25
min   11.973 13.973 15.973 17.973 19.967 21.967 24.967
h maks = wielkość nominalna   8 9 10 11 12 14 14
prostokąt ((h11) min 7.91 8.91 9.91 10.89 11.89 13.89 13.89
kwadrat ((h8) min - - - - - - -
s rozwijanie lub zaokrąglanie min 0.4 0.4 0.4 0.4 0.6 0.6 0.6
maks. 0.6 0.6 0.6 0.6 0.8 0.8 0.8
Rozmiar normalny 28 32 36 40 45 50 56
b
b maks = wielkość nominalna (h8)   28 32 36 40 45 50 56
min   27.967 31.961 35.961 39.961 44.961 49.961 55.954
h maks = wielkość nominalna   16 18 20 22 25 28 32
prostokąt ((h11) min 15.89 17.89 19.87 21.87 24.87 27.87 31.84
kwadrat ((h8) min - - - - - - -
s rozwijanie lub zaokrąglanie min 0.6 0.6 1 1 1 1 1.6
maks. 0.8 0.8 1.2 1.2 1.2 1.2 2
Rozmiar normalny 63 70 80 90 100
b
b maks = wielkość nominalna (h8)   63 70 80 90 100
min   62.954 69.954 79.954 89.946 99.946
h maks = wielkość nominalna   32 36 40 45 50
prostokąt ((h11) min 31.84 35.84 39.84 44.84 49.84
kwadrat ((h8) min - - - - -
s rozwijanie lub zaokrąglanie min 1.6 1.6 2.5 2.5 2.5
maks. 2 2 3 3 3






zasada działania:

Klucze płaskie to części przemysłowe, które polegają na wytłaczaniu dwóch stron i boku klucza do przenoszenia momentu obrotowego.

klasyfikacja:

Zgodnie z różnymi zastosowaniami, klawisze płaskie można podzielić na zwykłe klawisze płaskie, cienkie klawisze płaskie, kierowane klawisze płaskie trzy rodzaje.i klucz płaski kierowniczy jest używany do połączenia dynamicznego.

Standardowy:

Standard dla zwykłych klawiszy płaskich to DIN6885. Zgodnie z kształtem dwóch końców klawiszy płaskich, DIN6885 jest podzielony na trzy rodzaje ABC, typ A jest okrągły na obu końcach,typ B jest kwadratowy na obu końcach, a typ C jest okrągły na jednym końcu i kwadratowy na drugim końcu.

Kwalifikacja i materiał:

Stal węglowa 4,8 stopnia powszechnie stosowana Q235, A3 i inne procesy przetwarzania stali o niskiej zawartości węgla, 8,8 stopnia powszechnie stosowane 35 stali, 45 stali i innych średnich procesów przetwarzania stali węglowej;Często stosowana stal nierdzewna 304, 316 i innych materiałów.

Obsługa powierzchni:

Ponieważ tolerancje szerokości i grubości klawisza płaskiego h8 i h11 są bardzo małe, tzn. wymagania są stosunkowo precyzyjne,a obróbka powierzchniowa konwencjonalnego pokrycia cynkiem przekracza wymagania tolerancji, więc jest to w zasadzie naturalny kolor.



:
