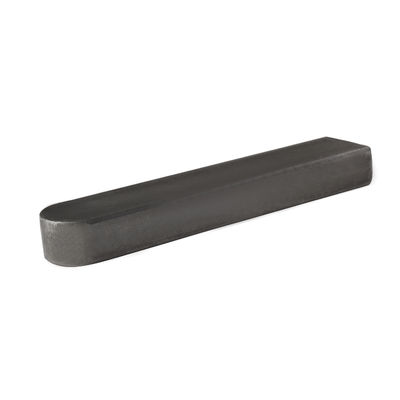

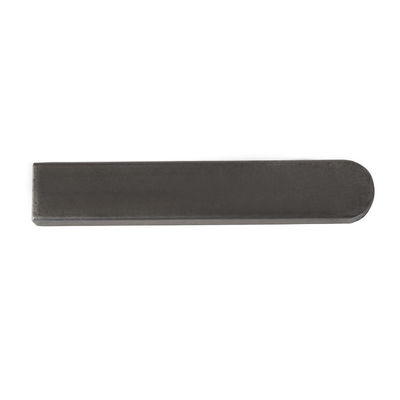

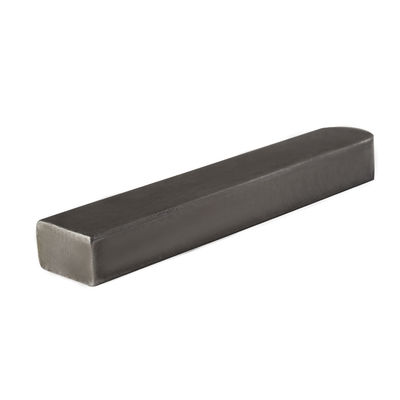

A3 Węglowa Stal Szpilka I Klucz kwadratowy I prostokątny UNI6604 DIN6885 Typ C
| Miejsce pochodzenia | PROWINCJA JIANG SU CHINY |
|---|---|
| Nazwa handlowa | YingYan |
| Orzecznictwo | ISO9000 |
| Numer modelu | długość 20 ~ 118 mm |
| Minimalne zamówienie | 1000 sztuk |
| Cena | negotiable |
| Szczegóły pakowania | Małe pudełka, torby plastikowe, luzem w kartonach |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| nazwisko | Klucze kwadratowe i prostokątne | Standardowy | GB/DIN/ASME/EN/ISO i itp. |
|---|---|---|---|
| Materiał | Stal węglowa A3 | Skończ. | Polerowanie, galwanizacja |
| Usługa | OEM/ODM | Kształt | kwadratowe i prostokątne |
| Kolor | Wystarczy | Długość | 20 mm-118 mm / zgodnie z Twoimi wymaganiami |
| Szerokość | 12mm-22mm/według wymagań | Wysokość | 8 mm-14 mm / zgodnie z Twoimi wymaganiami |
| Podkreślić | DIN6885 Szpilka i klucz,Szpilka i klucz ze stali węglowej,Długości rozciągania |
||
opis produktu
UNI6604 DIN6885 A3 Stal węglowa prostokątne i prostokątne klucze typu C
| Rozmiar normalny | 2 | 3 | 4 | 5 | 6 | 8 | 10 | ||||
| b | |||||||||||
| b | maks = wielkość nominalna (h8) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |||
| min | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | 7.978 | 9.978 | ||||
| h | maks = wielkość nominalna | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| prostokąt ((h11) | min | - | - | - | - | - | 6.91 | 7.91 | |||
| kwadrat ((h8) | min | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | - | - | |||
| s | rozwijanie lub zaokrąglanie | min | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.4 | ||
| maks. | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | ||||
| Rozmiar normalny | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||||
| b | |||||||||||
| b | maks = wielkość nominalna (h8) | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |||
| min | 11.973 | 13.973 | 15.973 | 17.973 | 19.967 | 21.967 | 24.967 | ||||
| h | maks = wielkość nominalna | 8 | 9 | 10 | 11 | 12 | 14 | 14 | |||
| prostokąt ((h11) | min | 7.91 | 8.91 | 9.91 | 10.89 | 11.89 | 13.89 | 13.89 | |||
| kwadrat ((h8) | min | - | - | - | - | - | - | - | |||
| s | rozwijanie lub zaokrąglanie | min | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | ||
| maks. | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||||
| Rozmiar normalny | 28 | 32 | 36 | 40 | 45 | 50 | 56 | ||||
| b | |||||||||||
| b | maks = wielkość nominalna (h8) | 28 | 32 | 36 | 40 | 45 | 50 | 56 | |||
| min | 27.967 | 31.961 | 35.961 | 39.961 | 44.961 | 49.961 | 55.954 | ||||
| h | maks = wielkość nominalna | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |||
| prostokąt ((h11) | min | 15.89 | 17.89 | 19.87 | 21.87 | 24.87 | 27.87 | 31.84 | |||
| kwadrat ((h8) | min | - | - | - | - | - | - | - | |||
| s | rozwijanie lub zaokrąglanie | min | 0.6 | 0.6 | 1 | 1 | 1 | 1 | 1.6 | ||
| maks. | 0.8 | 0.8 | 1.2 | 1.2 | 1.2 | 1.2 | 2 | ||||
| Rozmiar normalny | 63 | 70 | 80 | 90 | 100 | ||||||
| b | |||||||||||
| b | maks = wielkość nominalna (h8) | 63 | 70 | 80 | 90 | 100 | |||||
| min | 62.954 | 69.954 | 79.954 | 89.946 | 99.946 | ||||||
| h | maks = wielkość nominalna | 32 | 36 | 40 | 45 | 50 | |||||
| prostokąt ((h11) | min | 31.84 | 35.84 | 39.84 | 44.84 | 49.84 | |||||
| kwadrat ((h8) | min | - | - | - | - | - | |||||
| s | rozwijanie lub zaokrąglanie | min | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | ||||
| maks. | 2 | 2 | 3 | 3 | 3 | ||||||
zasada działania:
Klucze płaskie to części przemysłowe, które polegają na wytłaczaniu dwóch stron i boku klucza do przenoszenia momentu obrotowego.
klasyfikacja:
Zgodnie z różnymi zastosowaniami, klawisze płaskie można podzielić na zwykłe klawisze płaskie, cienkie klawisze płaskie, kierowane klawisze płaskie trzy rodzaje.i klucz płaski kierowniczy jest używany do połączenia dynamicznego.
Standardowy:
Standard dla zwykłych klawiszy płaskich to DIN6885. Zgodnie z kształtem dwóch końców klawiszy płaskich, DIN6885 jest podzielony na trzy rodzaje ABC, typ A jest okrągły na obu końcach,typ B jest kwadratowy na obu końcach, a typ C jest okrągły na jednym końcu i kwadratowy na drugim końcu.
Kwalifikacja i materiał:
Stal węglowa 4,8 stopnia powszechnie stosowana Q235, A3 i inne procesy przetwarzania stali o niskiej zawartości węgla, 8,8 stopnia powszechnie stosowane 35 stali, 45 stali i innych średnich procesów przetwarzania stali węglowej;Często stosowana stal nierdzewna 304, 316 i innych materiałów.
Obsługa powierzchni:
Ponieważ tolerancje szerokości i grubości klawisza płaskiego h8 i h11 są bardzo małe, tzn. wymagania są stosunkowo precyzyjne,a obróbka powierzchniowa konwencjonalnego pokrycia cynkiem przekracza wymagania tolerancji, więc jest to w zasadzie naturalny kolor.
