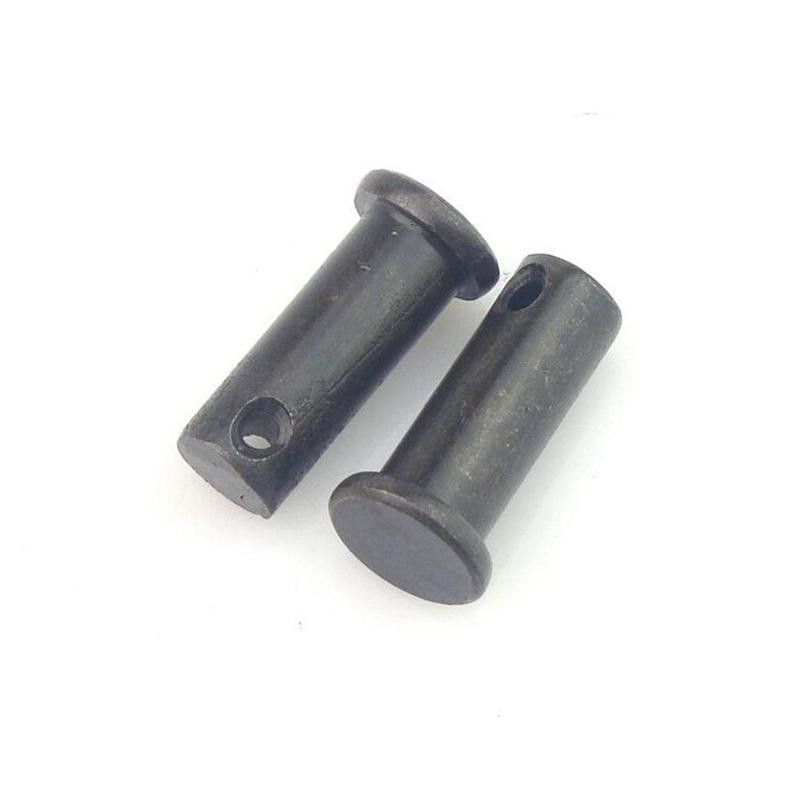

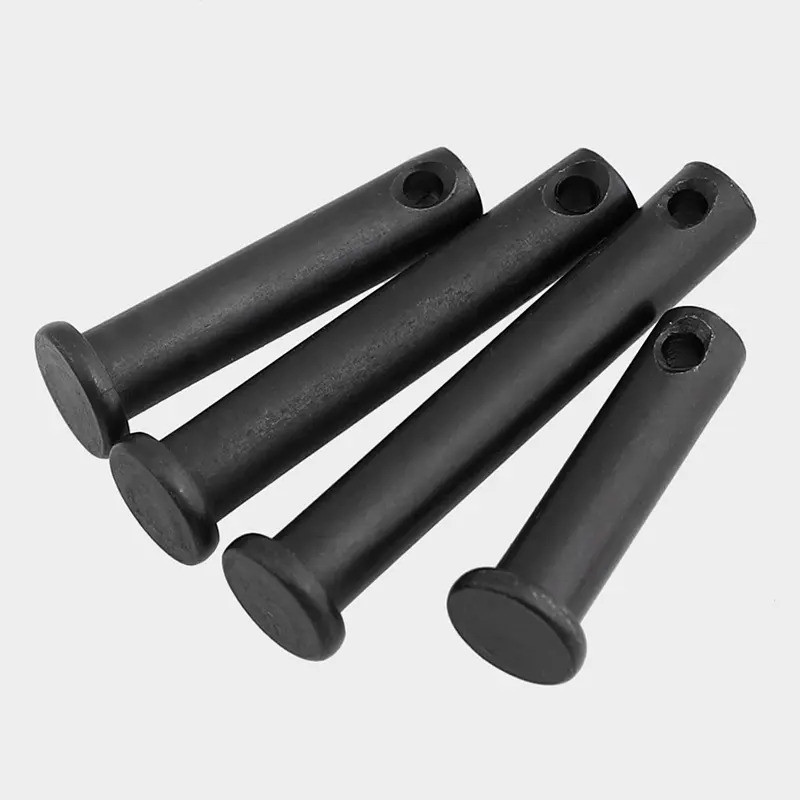

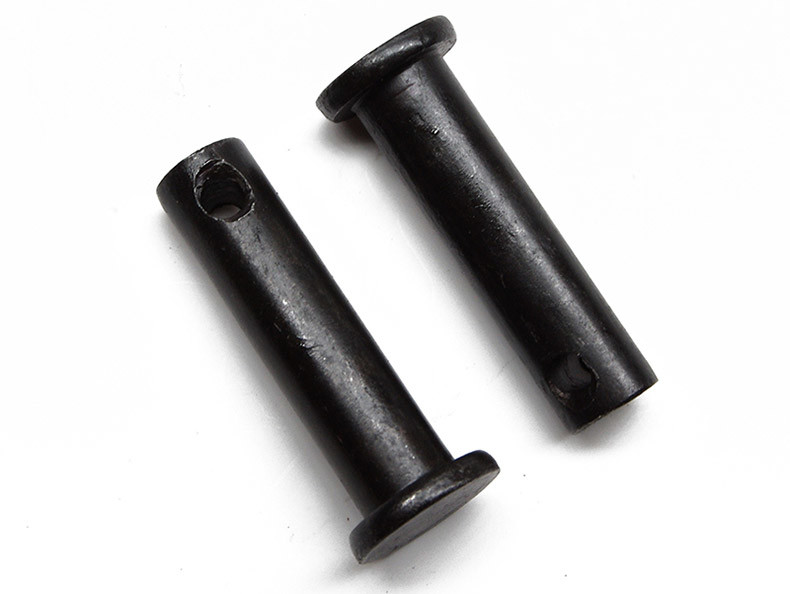

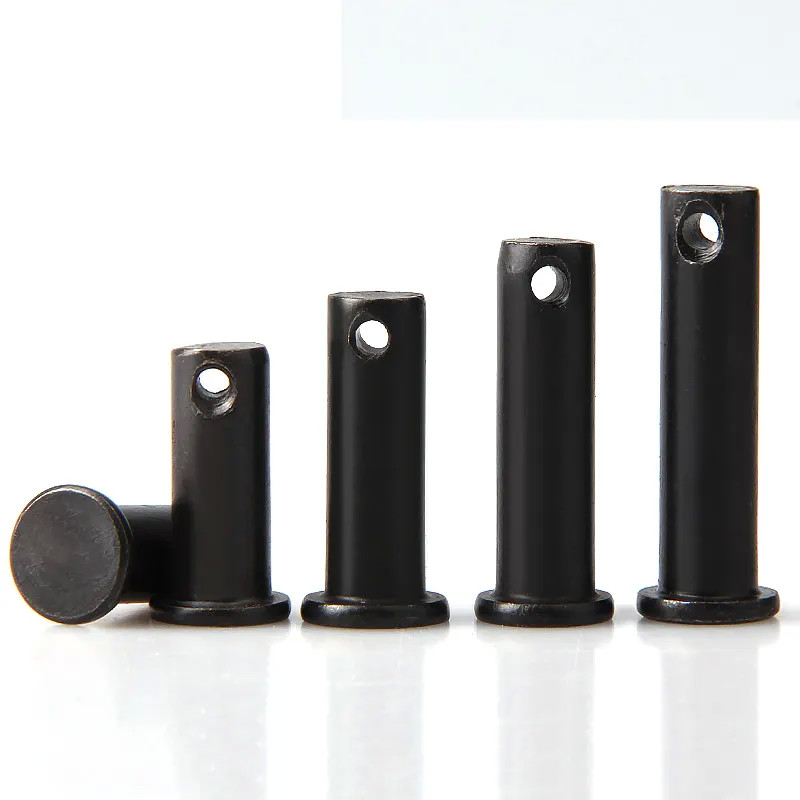

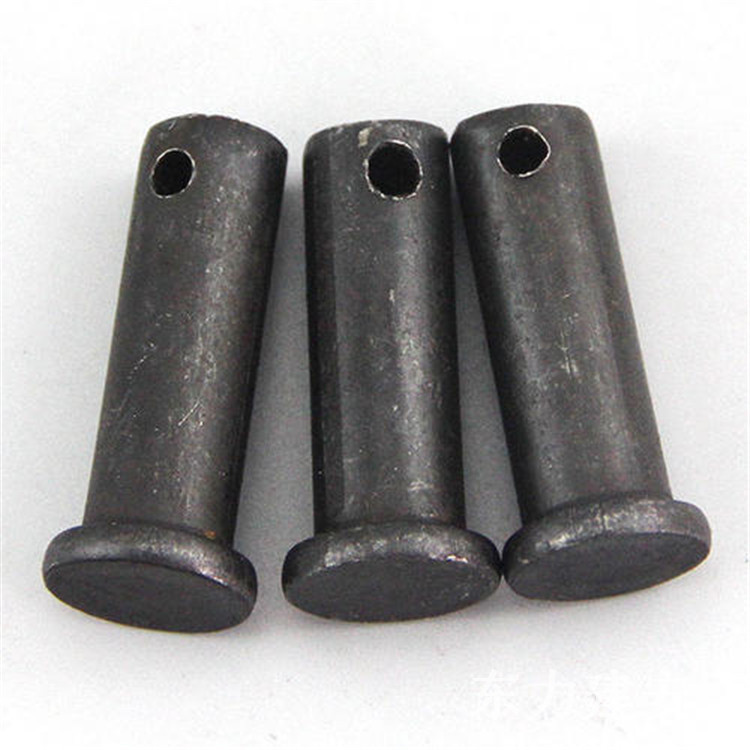

Węglowa stal Q195 / 35K szpilki Clevis z głowicą DIN1444 ISO2341 EN22341

  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
Miejsce pochodzenia PROWINCJA JIANGSU, CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu Φ4-Φ16
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
nazwisko Szpilki clevis z głową Standardowy GB/DIN/ASME/EN/ISO i itp.
Materiał Stal węglowa Q195 /35K Obsługa powierzchni czarny
Kolor czarny Klasa 4,8,8,8
Wielkość Φ4-Φ16/zgodnie z Twoimi wymaganiami Długość 12-45 mm/według wymagań
Podkreślić

Szpilki z stali węglowej

,

Kołki widełkowe z główką

,

ISO 2341 "Pin Clevis"
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Grade4.8 Crabon steel Q195 Φ4 12-30 1
Φ4*12 Φ4 12 10000
Φ4*30 Φ4 30 10000
Grade8.8 Carbon steel 35K Φ6-Φ16 16-45 1
Φ6*16 Φ6 16 10000
Φ8*16 Φ8 16 10000
Φ8*20 Φ8 20 10000
Φ10*25 Φ10 25 10000
Φ12*26 Φ12 26 10000
Φ12*35 Φ12 35 10000
Φ16*45 Φ16 45 10000
If you have more needs, please contact customer service 1 1 1
Zostaw wiadomość
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
opis produktu

DIN1444 ISO2341 EN22341 Stal węglowa Q195/35K Czarna klasa 4.8 8.8 Klejki z głową Φ4-Φ16



Węglowa stal Q195 / 35K szpilki Clevis z głowicą DIN1444 ISO2341 EN22341 0

Średnica nominalna 3 4 5 6 8 10 12
d
d maks. 3 4 5 6 8 10 12
min 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk maks. 5 6 8 10 14 18 20
min 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 maks. 0.94 1.14 1.34 1.74 2.14 3.38 3.38
min 0.8 1 1.2 1.6 2 3.2 3.2
k Wielkość nominalna 1 1 1.6 2 3 4 4
maks. 1.125 1.125 1.725 2.125 3.125 4.15 4.15
min 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh min 1.6 2.2 2.9 3.2 3.5 4.5 5.5
Średnica nominalna 14 16 18 20 22 24 27
d
d maks. 14 16 18 20 22 24 27
min 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk maks. 22 25 28 30 33 36 40
min 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 maks. 4.18 4.18 5.18 5.18 5.18 6.52 6.52
min 4 4 5 5 5 6.3 6.3
k Wielkość nominalna 4 4.5 5 5 5.5 6 6
maks. 4.15 4.65 5.15 5.15 5.65 6.15 6.15
min 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh min 6 6 7 8 8 9 9
Średnica nominalna 30 33 36 40 45 50 55
d
d maks. 30 33 36 40 45 50 55
min 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk maks. 44 47 50 55 60 66 72
min 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 maks. 8.22 8.22 8.22 8.22 10.22 10.22 10.22
min 8 8 8 8 10 10 10
k Wielkość nominalna 8 8 8 8 9 9 11
maks. 8.18 8.18 8.18 8.18 9.18 9.18 11.215
min 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh min 10 10 10 10 12 12 14
Średnica nominalna 60 70 80 90 100
d
d maks. 60 70 80 90 100
min 59.81 69.81 79.81 89.78 99.78
dk maks. 78 90 100 110 120
min 77.26 89.13 99.13 109.13 119.13
d1 maks. 10.22 13.27 13.27 13.27 13.27
min 10 13 13 13 13
k Wielkość nominalna 12 13 13 13 13
maks. 12.215 13.215 13.215 13.215 13.215
min 11.785 12.785 12.785 12.785 12.785
Lh min 14 16 16 16 16





Charakterystyka:

  • Włoki szpilkowe z głowicą DIN1444 są zaprojektowane wzgodnośćz międzynarodowymi standardami, oferując szeroki zakres rozmiarów, które oferują różne opcje spełniania wymagań.
  • Mogą być wykonane z różnych materiałów, w tym ze stali nierdzewnej klasy 304, 316, 2205, 2507, 310S, 904L, a także ze stali węglowej, aby spełniać różnorodne warunki pracya takżewymagania.
  • Szpilki DIN1444 są wykorzystywane głównie do łączenia dwóch wałów lubwyposażeniePo połączeniu przy użyciu szpilki wprowadzany jest szpil podzielony do otworu znajdującego się na końcu szpilki, aby zabezpieczyć przedmiot.

Zalety:

  • Powodem, dla którego norma DIN1444 jest odpowiednia dlaróżneW związku z powyższym Komisja uznaje, że stosowanie w środowiskach przemysłowych i scenariuszach zastosowań jest możliwe ze względu na zróżnicowany zakres specyfikacji i liczne opcje materiałów.
  • Połączenie szpilów i szpilów kotterowychzapewniastabilność i niezawodność połączenia.
  • Produkcja i produkcja szpilów zawiasowych ściśle przestrzegają norm DIN, zapewniając precyzyjne wymiary, gwarantując jakość produktu izamienność, zmniejszając trudności związane z utrzymaniem i wymianą, a ostatecznie oszczędzając koszty.

Scenariusze zastosowania:

  • Pompy, zawory i systemy rur: W systemach transportu płynów szpilki DIN1444 są szeroko stosowane do łączenia i mocowania pomp, zaworów i rur.
  • Przemysł petrochemiczny: Ze względu na szczególne środowisko pracy w przemyśle petrochemicznym potrzebne są złącza odporne na korozję i o wysokiej wytrzymałości.Szpilki DIN1444 stają się idealnym wyborem ze względu na różnorodne opcje materiałowe i stabilne metody łączenia.
  • Wyposażenie inżynieryjne: W wyposażeniu inżynieryjnym na morzu szpilki DIN1444 zapewniają stabilne i niezawodne połączenie, zapewniając prawidłową pracę sprzętu w trudnych środowiskach morskich.
  • Produkcja energii wiatrowej: DIN1444 szpilki odgrywają również istotną rolę w łączeniu i mocowaniu urządzeń w wytwarzaniu energii wiatrowej.
