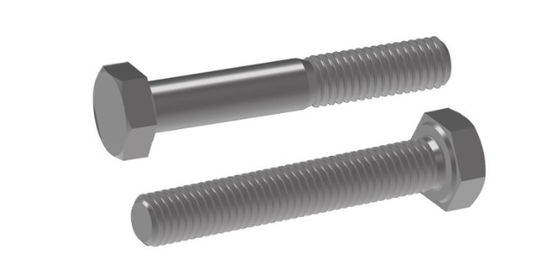

Węglowa stal Q195 Płaskości sześciokątne śruby głowicowe DIN 601 558 EN ISO 4016 4018

  • Carbon Steel Q195 Plain Hexagon Head Screws DIN 601 558 EN ISO 4016 4018
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu M4-M24
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach,

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Nazwa Śruby z łbem sześciokątnym – produkt klasy C z gwintem pół/pełnym Standardowy GB/DIN/ASME/EN/ISO i itp.
Materiał Stal węglowa Q195 Kolor Wystarczy
Obsługa powierzchni Polerowanie Klasa 4.8
Wielkość M4-M24/według wymagań Długość 60mm-280mm/zgodnie z wymaganiami
Podkreślić

Główne śruby sześciokątne

,

Węglowa stal Q195 sześciokątne śruby główne

,

DIN 601 Hex głowa śruby
Zostaw wiadomość
opis produktu

DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws-Product Grade C Full/Half Threaded Class 4.8 Carbon Steel Q195 Plain

Użycie:
DIN 558 601 sześciokątne śruby głowicowe są powszechnie stosowane w zastosowaniach, w których do połączenia niezbędne są regulowane długości.Są odpowiednie do szerokiego zakresu zastosowań, w których wymagane jest połączenie nawinięte z sześciokątną głowicą.

Charakterystyka:

  1. Długość regulowana: Śruby DIN 558 601 posiadają stosunkowo krótką część nawiniętą, co umożliwia regulację długości połączenia.Ta elastyczność sprawia, że są one odpowiednie do zastosowań, w których dokładna długość połączenia może się różnić.
  2. Głowa sześciokątna: Konstrukcja sześciokątnej głowicy zapewnia bezpieczny i wydajny sposób nakładania momentu obrotowego podczas montażu i usuwania.Pozwala również na łatwe zaciskanie i rozluźnianie za pomocą powszechnych narzędzi, takich jak klucze sześciokątne lub śrubokręty.
  3. Standaryzowane specyfikacje: śruby DIN 558 601 podlegają standaryzowanym specyfikacjom, zapewniając spójną jakość i wydajność dla różnych producentów i zastosowań.Standaryzacja ta ułatwia również łatwiejszy wybór i wymianę śrub w różnych systemach.
  4. Różnorodność materiałów: śruby DIN 558 601 są dostępne w różnych materiałach, w tym stali, stali nierdzewnej i innych stopów.Na przykład siłę., odporność na korozję lub temperaturę.
  5. Szeroki zakres rozmiarów: Śruby DIN 558 601 są dostępne w szerokim zakresie rozmiarów, aby sprostać potrzebom różnych zastosowań.

DIN601Węglowa stal Q195 Płaskości sześciokątne śruby głowicowe DIN 601 558 EN ISO 4016 4018 0

Wielkość nitki
d		 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
P Głupota 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c maks. 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da) maks. 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds maks. 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
min 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw min 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e min 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Wielkość nominalna 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
maks. 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
min 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 min 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r min 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s maks = wielkość nominalna 8 10 13 16 18 21 24 27 30 34 36 41
min 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Długość nici b   - - - - - - - - - - - -



Węzeł śrubowy
d		 M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P Głupota 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c maks. 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da) maks. 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds maks. 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
min 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw min 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e min 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Wielkość nominalna 18.7 21 22.5 25 26 28 30 33 35 38 40
maks. 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
min 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 min 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r min 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s maks = wielkość nominalna 46 50 55 60 65 70 75 80 85 90 95
min 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Długość nici b   - - - - - - - - - - -


DIN558Węglowa stal Q195 Płaskości sześciokątne śruby głowicowe DIN 601 558 EN ISO 4016 4018 1

Węzeł śrubowy
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P Głupota
a) maks.
c maks.
da) maks.
dw min
e min
k Wielkość nominalna
min
maks.
k1 min
r min
s maks = wielkość nominalna
min
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Masa na 1000 wyrobów stalowych (≈ kg)
- - - - - - - - - -
