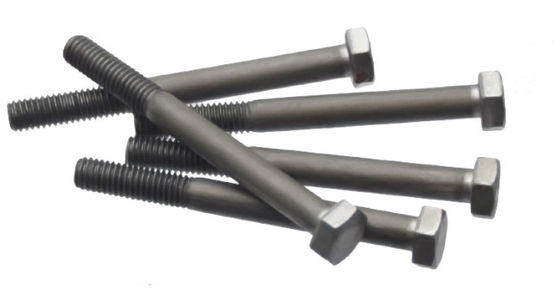

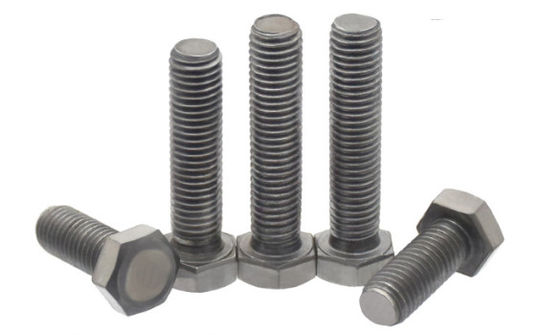

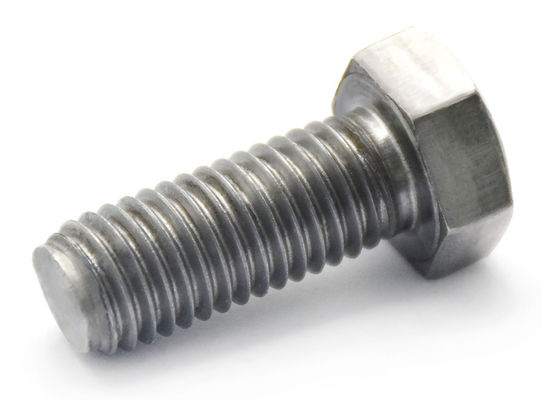

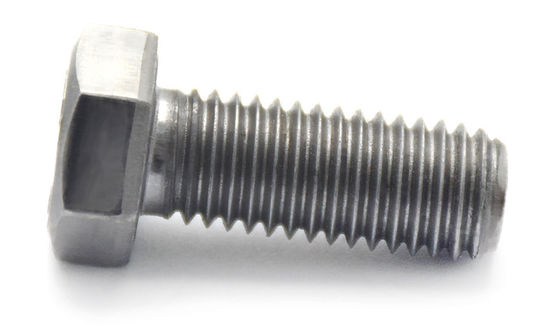

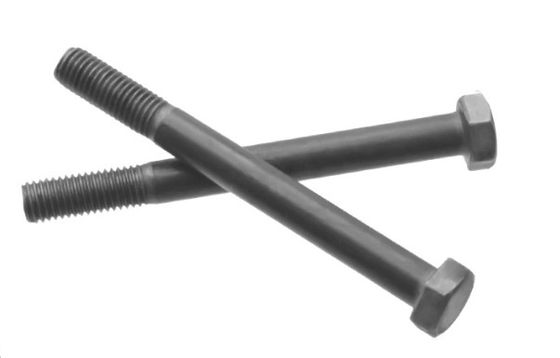

Śruby z głowicy sześciokątnej ze szlachetnym tonem DIN961 EN ISO8676

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu M10-M20
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach,

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
nazwisko Śruby z łbem sześciokątnym z gwintem drobnozwojnym Standardowy GB/DIN/ASME/EN/ISO i itp.
Materiały Stal węglowaQ195,35K; Obróbka powierzchni Zwykły, polerowany
Klasa 4,8/8,8/10,9 Wielkość M10-M20/Zgodnie z Twoimi wymaganiami
Długość 18 mm-55 mm / zgodnie z Twoimi wymaganiami
Podkreślić

Szpilki sześciokątne z stali węglowej

,

Głowice sześciokątne

,

Śruby sześciokątne z półprzewodem
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Zostaw wiadomość
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
opis produktu

DIN961 EN ISO8676 Szpilki z głowicy sześciokątnej ze stali węglowej o pełnym/półprzewodzie z cienką szczytnością nitki klasy 4.8,6.8,8.8 Proste



Śruby z głowicy sześciokątnej ze szlachetnym tonem DIN961 EN ISO8676 0

Węzeł śrubowy M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P Głupota Włókna cienkie-1 1 1 1.5 1.5 1.5 2 1.5 2 2
Włókna cienkie-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a) maks. 3 3.75 4.5 4.5 4.5 6 6 6 6
c min 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
maks. 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
Da maks. 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
dw Klasa A min 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Klasa B min 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
e Klasa A min 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Klasa B min 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k Wielkość nominalna 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Klasa A min 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
maks. 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Klasa B min 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
maks. 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 min 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r min 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s maks = wielkość nominalna 13 17 19 22 24 27 30 32 36
Klasa A min 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Klasa B min 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Masa na 1000 wyrobów stalowych (≈ kg)       - - - - - - - - -
Węzeł śrubowy M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P Głupota Włókna cienkie-1 2 2 2 3 3 3 3 3 3
Włókna cienkie-2 - - - - - - - - -
a) maks. 6 6 6 9 9 9 9 9 9
c min 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
maks. 0.8 0.8 0.8 0.8 1 1 1 1 1
Da maks. 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
dw Klasa A min - - - - - - - - -
Klasa B min 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
e Klasa A min - - - - - - - - -
Klasa B min 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Wielkość nominalna 17 18.7 21 22.5 25 26 28 30 33
Klasa A min - - - - - - - - -
maks. - - - - - - - - -
Klasa B min 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
maks. 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 min 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r min 1 1 1 1 1 1.2 1.2 1.6 1.6
s maks = wielkość nominalna 41 46 50 55 60 65 70 75 80
Klasa A min - - - - - - - - -
Klasa B min 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Masa na 1000 wyrobów stalowych (≈ kg)       - - - - - - - - -



Zalety:

  1. Szczupłe śruby są powszechnie stosowane w sytuacjach wymagających silnych połączeń.umożliwiaśruby, aby rozproszyć siłę na mniejszym obszarze styku, zwiększając tym samym wytrzymałość na jednostkę powierzchni.Dzięki temu śrubka jest zdolna wytrzymać wyższe obciążenia i mieć większą wytrzymałość pod wpływem tego samego obciążenia.
  2. Wzornictwo smoływłóknaumożliwia ściślejsze dopasowanie śruby do orzecha, zmniejszając otwory i luźność podczas procesu montażu, poprawiając precyzję montażu,i zapewnienie stabilności i niezawodności połączenia.
  3. Wzornictwo cienkiego tonia zmniejszawypróżnieniew ciasnym dopasowaniu, zwiększa zdolność uszczelniającą i nadaje się do zastosowań wymagających uszczelnienia.
  4. Wzornictwo sześciokątnej głowy oferujewyższaskuteczność przepuszczania przyczepności i momentu obrotowego, dzięki czemu łatwiej jest manipulować śrubokrętem za pomocą narzędzi takich jak klucze francuskie lub śrubokręty podczas procesów montażu i demontażu.

Charakterystyka:

  1. Szlachetny układ: Jak wspomniano, główną cechą tego śrutu jest cienka nitka, która zapewnia wspomniane wyżej zalety.
  2. Głowa sześciokątna: Konstrukcja sześciokątnej głowicy zapewnia stabilność podczas pracy i łatwe obracanie się narzędziami.
  3. Dobra wymiana: Zgodnie z zunifikowanymi normami międzynarodowymi śruby te są dobrze wymienne, co ułatwia użytkownikom ich wybór i wymianę.

Zastosowanie:

  1. Wysokiej precyzji urządzenia: Ze względu na wysoką precyzję i doskonałą wydajność uszczelniającą śrubokrętów o cienkiej szczelinie są one często stosowane w urządzeniach wymagających precyzyjnych połączeń,takie jak instrumenty precyzyjne i sprzęt lotniczy.
  2. Środowiska wibracji: Wysoka wytrzymałość śrutowców o precyzyjnym rozmiarze i doskonała wydajność zamykania sprawiają, że nadają się do zastosowań podlegających wibracjom i uderzeniom, takich jak samochody, motocykle i statki.
  3. Zastosowania do uszczelniania: Ścisłe dopasowanie śrubokrętów o cienkiej szczelinie sprawia, że są one szczególnie odpowiednie do zastosowań uszczelniających, takich jak rurociągi i zbiorniki paliwa.
