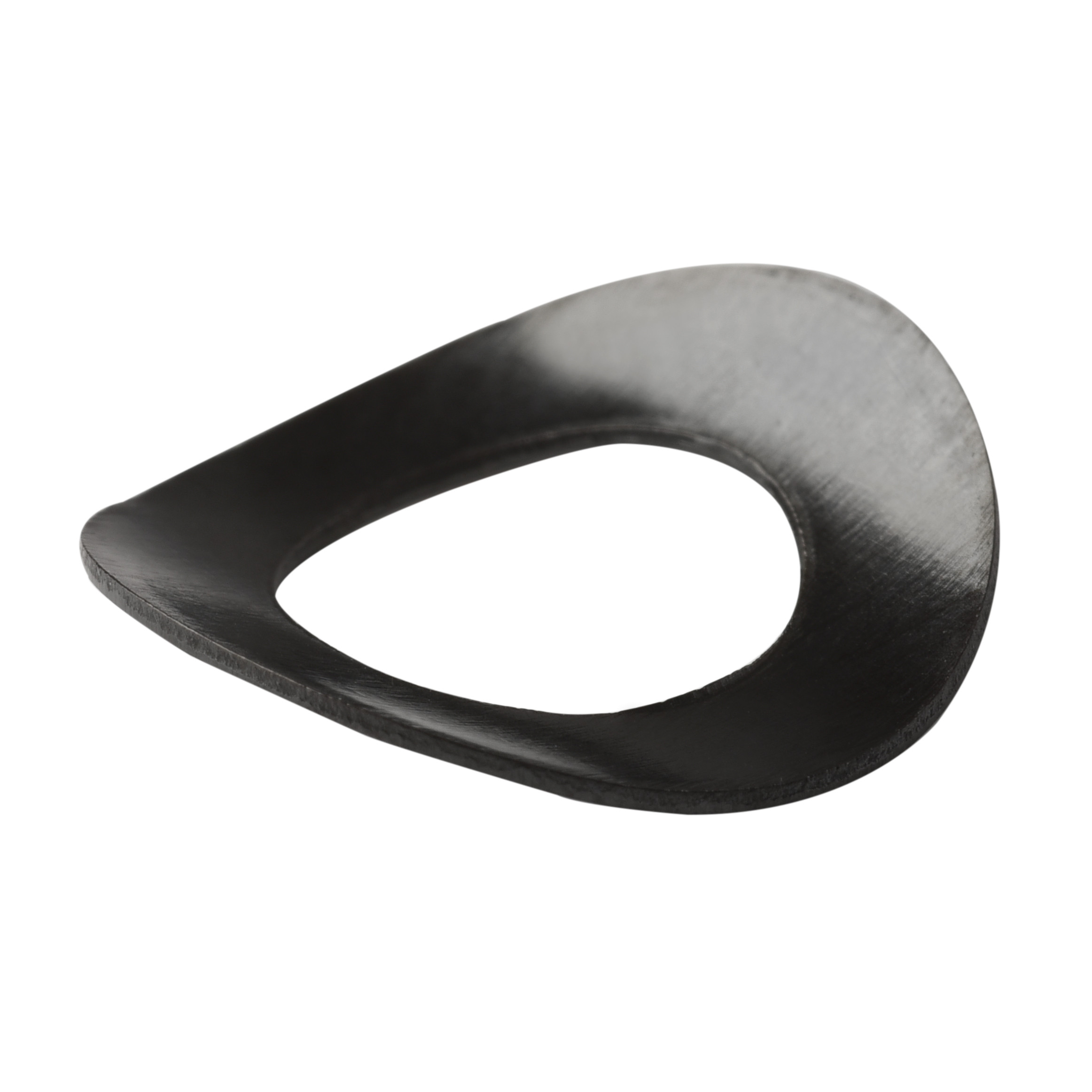

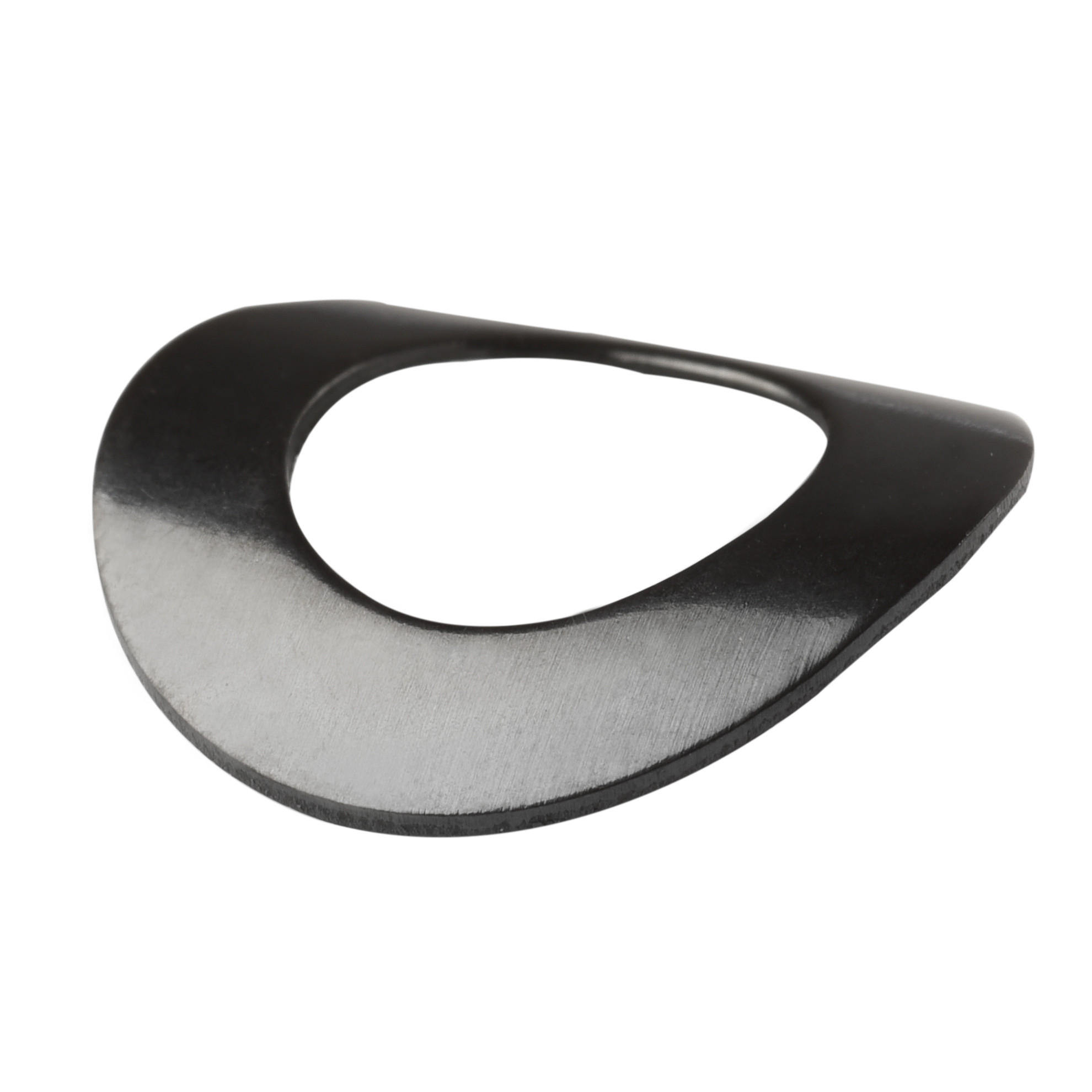

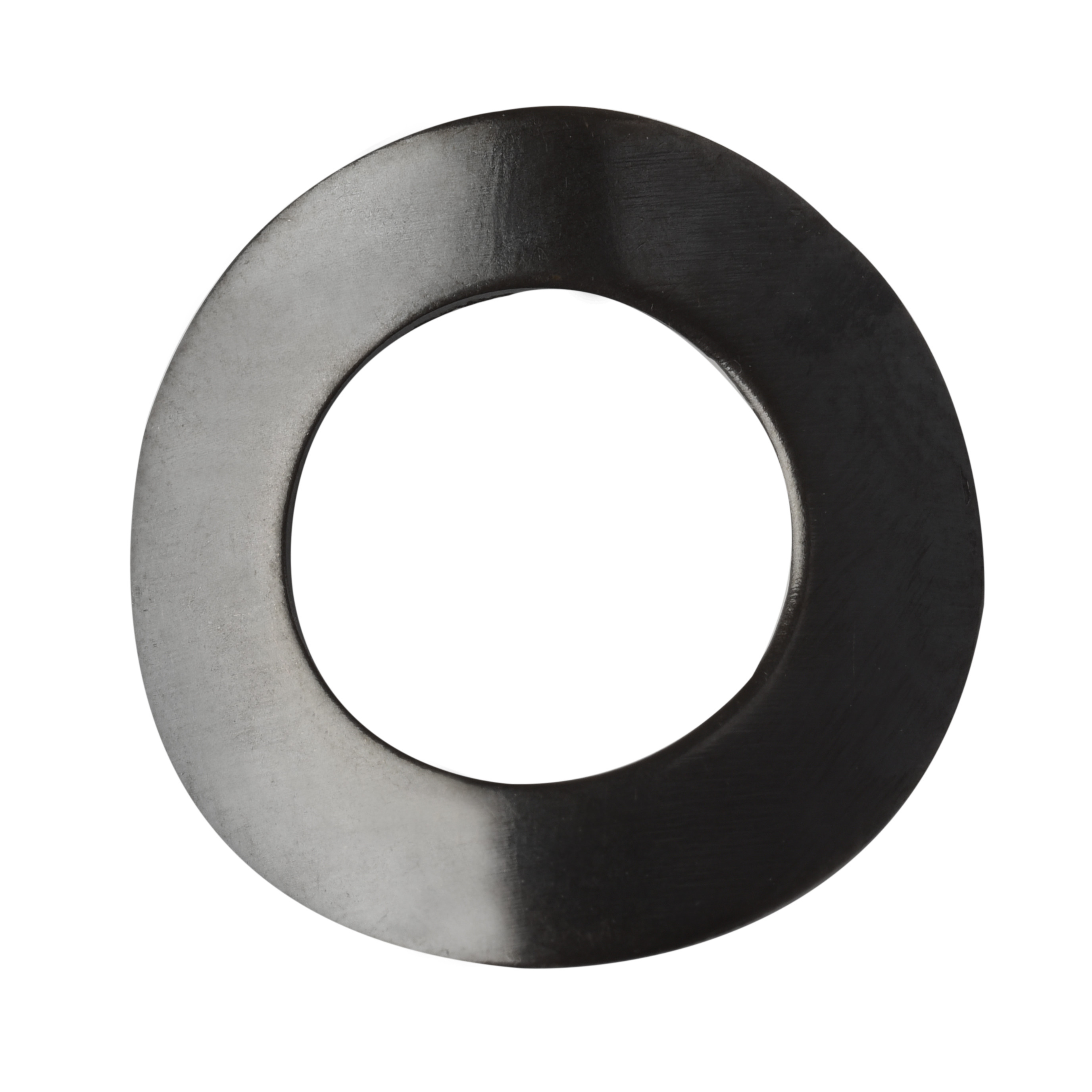

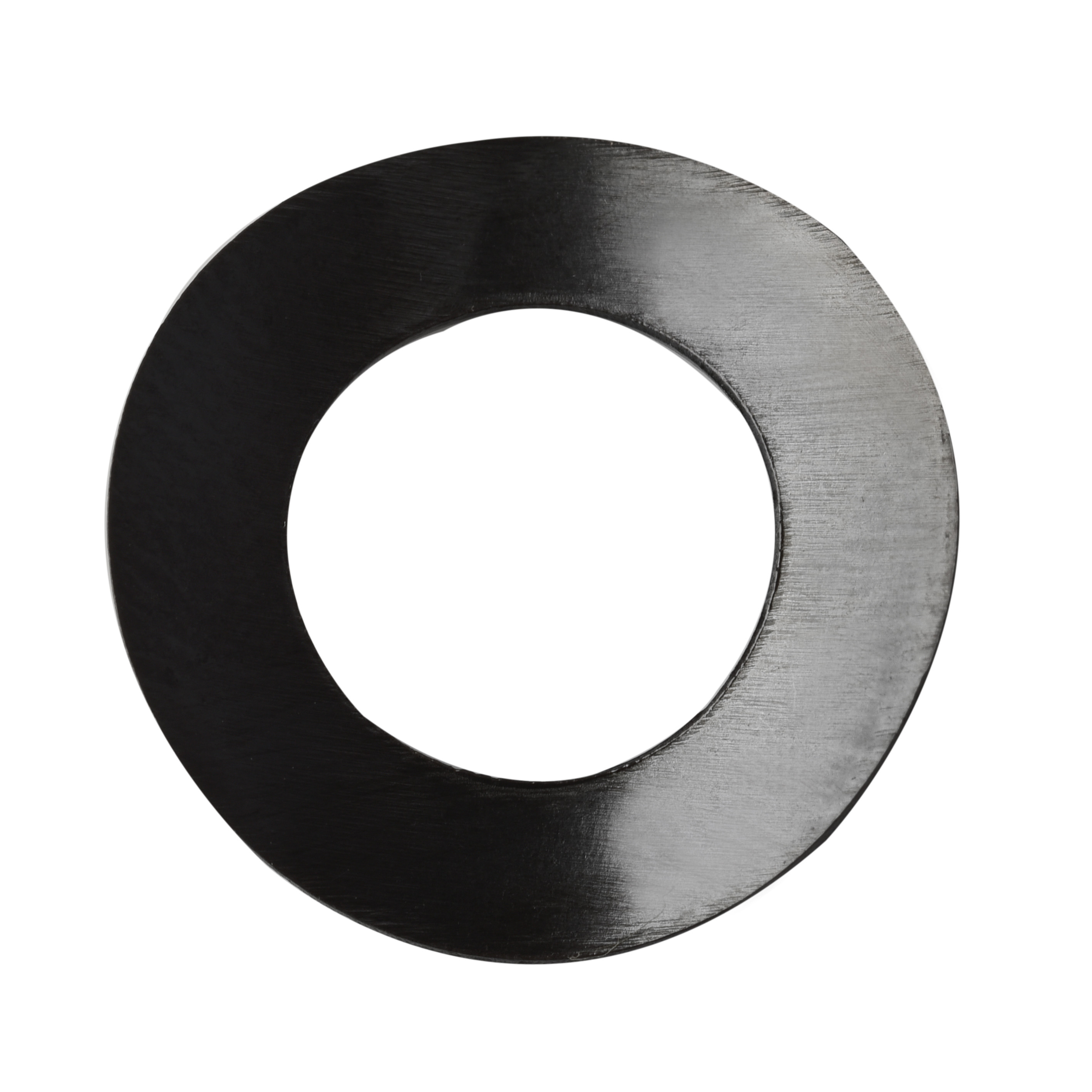

DIN137 GB860 Wykrzywione zmywarki sprężynowe Stali nierdzewnej Stopy stalowej Plain / Galvanizacja

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu Φ8-Φ16
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach,

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Nazwa Węgielki sprężowe Standardowy GB/DIN/ASME/EN/ISO i itp.
Materiał Stal nierdzewna SUS304, stali stopowej 65Mn Rodzaj Podkładki sprężyste
Skończ. Czarny, CYNK, Zwykły, Czerniony, Dacromet Obsługa powierzchni Cynkowanie, dakromet, czarny
Wielkość Φ8-Φ16/W zależności od wymagań
Podkreślić

DIN137 Wykrzywione sprężyny do mycia

,

Wyroby z stali nierdzewnej

,

Prostota z zakrzywionym sprężynowym zmywarką
Zostaw wiadomość
opis produktu

Din137 Gb860 Zgięte zmywarki sprężynowe Stal nierdzewna Sus304 Stali stopowych 65mn Plain/Galvanization/Blacked/Dacromet

Zgięte sprężyny, znane również jako zgięcia falowe lub zgięcia Belleville, to cienkie, dyskowe elementy metalowe o wypukłej lub wypukłej krzywiźnie.Są one zaprojektowane w celu zapewnienia kontrolowanej siły wstępnego obciążenia lub siły sprężynowej, gdy są sprężone między dwiema powierzchniamiPrzesylatki te są często stosowane w zespołach mechanicznych w celu regulacji, wstępnego obciążenia lub kompensowania zmian wymiarowych.

Oto kilka kluczowych wskazówek dotyczących wygiętych sprężynowych zmywarek:

  1. Materiały: Są one zazwyczaj wykonane ze stali sprężynowej lub stali nierdzewnej, w zależności od wymagań zastosowania.

  2. Funkcja: Przy sprężeniu zakrzywione sprężyny zapewniają siłę sprężynową, którą można wykorzystać do wstępnego obciążenia łożysk, połączeń lub elementów mocujących.lub kompensować zużycie.

  3. Zalety:

    • W porównaniu z innymi rodzajami sprężyny mają wysoką szybkość wiosną.
    • Można je układać w serii lub równolegle, aby osiągnąć pożądane siły wstępnego obciążenia.
    • Są stosunkowo kompaktowe i łatwe w montażu.

  4. Wnioski:

    • W urządzeniach precyzyjnych, w celu zapewnienia stałego przedładowania i zminimalizowania różnic w wydajności.
    • W połączeniach śrutowych, w celu zrekompensowania zmian wymiarowych spowodowanych temperaturą lub obciążeniem.
    • W łożyskach, do wstępnego obciążenia łożyska i utrzymania prawidłowego kontaktu między elementami walcowanymi a szlakiem.

  5. Rozważania dotyczące projektowania:

    • Krzywizna i grubość pralki określają prędkość sprężyny i siłę przenoszenia.
    • Materiał pralki musi być zgodny z środowiskiem i odporny na korozję.
    • Zestawienie kilku płytek może osiągnąć wyższe siły wstępnego obciążenia, ale również zwiększa ogólną wysokość.

  6. Instalacja: Wykrzywione sprężynowe obrusy są instalowane pomiędzy dwiema płaskimi powierzchniami, zazwyczaj umieszczając je pod głowicą śruby lub matią.dostarczając pożądaną siłę przedobciążenia.

Ważne jest, aby pamiętać, że wygięte sprężyny sprężynowe należy stosować ostrożnie i zgodnie z zaleceniami producenta, aby zapewnić prawidłową pracę i zapobiec uszkodzeniu zespołu.



DIN137 GB860 Wykrzywione zmywarki sprężynowe Stali nierdzewnej Stopy stalowej Plain / Galvanizacja 0

Średnica nominalna
1 1.2 1.4 1.7 1.8 2 2.3 2.6
d min=wielkość nominalna
maks.
dc Wielkość nominalna
maks.
min
h Wielkość nominalna
maks.
min
H min
maks.
na 1000 jednostek ≈ kg ≈
1.1 1.3 1.5 1.8 1.9 2.2 2.5 2.8
1.35 1.55 1.75 2.05 2.15 2.45 2.75 3.05
2.5 3 3 4 4 4.5 5 5.5
2.8 3.3 3.3 4.375 4.375 4.875 5.375 5.875
2.2 2.7 2.7 3.625 3.625 4.125 4.625 5.125
0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3
0.22 0.22 0.27 0.27 0.27 0.33 0.33 0.33
0.18 0.18 0.23 0.23 0.23 0.27 0.27 0.27
0.35 0.35 0.4 0.45 0.45 0.5 0.5 0.55
0.7 0.7 0.8 0.9 0.9 1 1 1.1
0.006 0.009 0.01 0.02 0.02 0.028 0.035 0.041
Średnica nominalna
3 3.5 4 5 6 7 8 10
d min=wielkość nominalna
maks.
dc Wielkość nominalna
maks.
min
h Wielkość nominalna
maks.
min
H min
maks.
na 1000 jednostek ≈ kg ≈
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
6 7 8 10 11 12 15 18
6.375 7.45 8.45 10.45 11.55 12.55 15.55 18.55
5.625 6.55 7.55 9.55 10.45 11.45 14.45 17.45
0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.8
0.45 0.45 0.55 0.55 0.55 0.55 0.55 0.86
0.35 0.35 0.45 0.45 0.45 0.45 0.45 0.74
0.65 0.7 0.8 0.9 1.1 1.2 1.7 2
1.3 1.4 1.6 1.8 2.2 2.4 3.4 4
0.063 0.088 0.14 0.222 0.247 0.265 0.476 1.05
