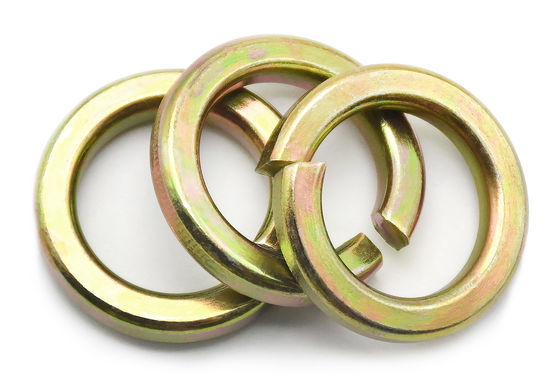

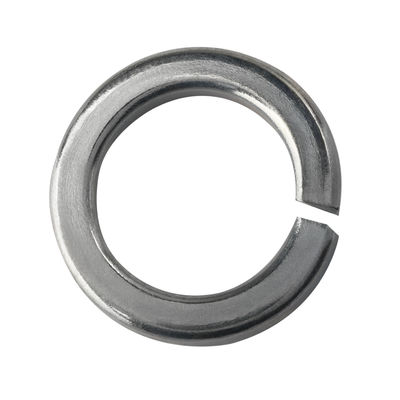

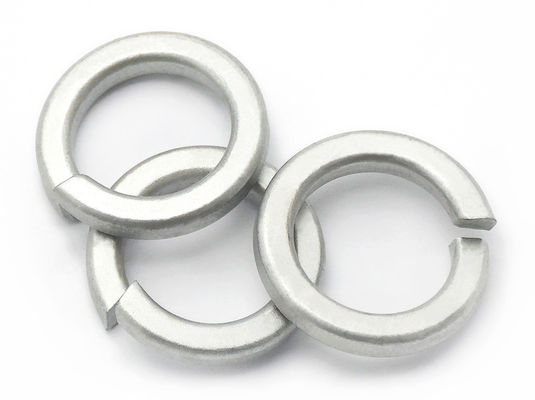

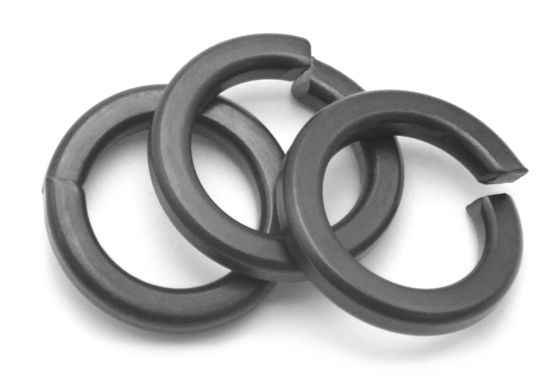

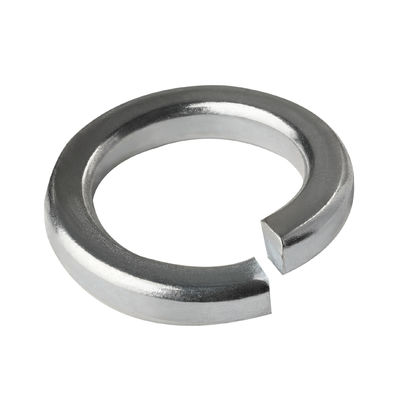

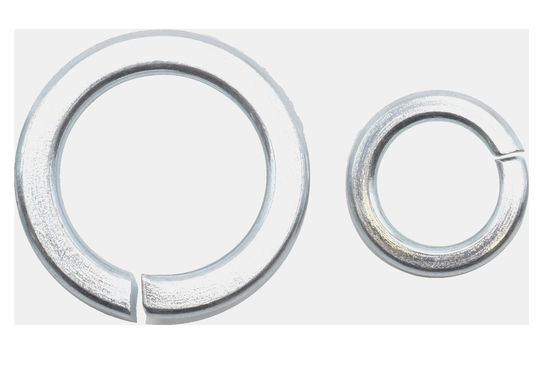

DIN127 Wyszukiwarki z wiązką z zamknięciem sprężynowym typu standardowego SUS304 2507 316
| Miejsce pochodzenia | PROWINCJA JIANG SU CHINY |
|---|---|
| Nazwa handlowa | YingYan |
| Orzecznictwo | ISO9000 |
| Numer modelu | φ3-φ30 |
| Minimalne zamówienie | 1000 sztuk |
| Cena | negotiable |
| Szczegóły pakowania | Małe pudełka, torby plastikowe, luzem w kartonach, |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| nazwisko | Podkładki sprężyste z pojedynczą śrubą Typ normalny | Standardowy | GB/DIN/ASME/EN/ISO i itp. |
|---|---|---|---|

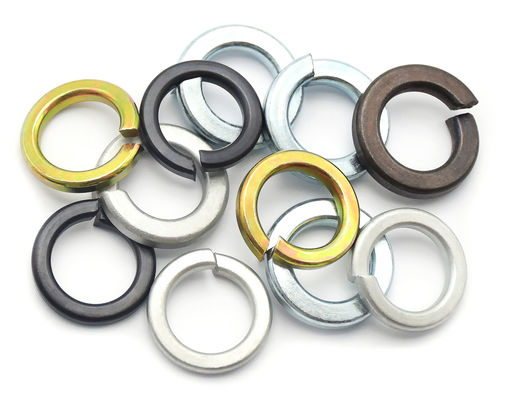

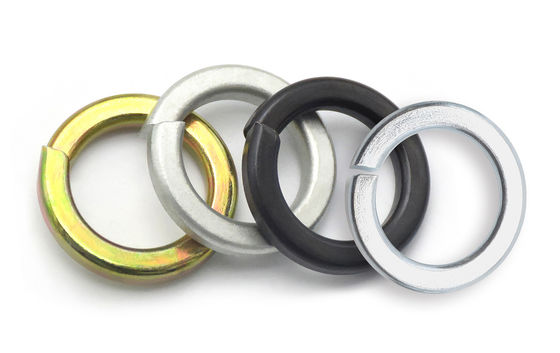

| Rodzaj | Podkładki sprężyste | Skończ. | Czarny, cynkowy, prosty, czarny tlenek, dakromet |
| Obsługa powierzchni | Cynkowanie, dakromet, czarny | Numer modelu | φ3-φ30 |
| Materiał | SUS304 316 2507 | ||
| Podkreślić | Wyroby do obróbki wody,DIN127 Sprężyny do zamykania sprężyny,SUS304 Jednoskołowa sprężynowa pralka |
||
opis produktu
DIN127 Przesłaniacze z wiązką wiertniczą typu normalnego typu SUS304 2507 316 Φ3-Φ30
| Średnica nominalna | Φ2 | Φ2.2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | |
| d | min | 2.1 | 2.3 | 2.6 | 3.1 | 3.6 | 4.1 | 5.1 |
| maks. | 2.4 | 2.6 | 2.9 | 3.4 | 3.9 | 4.4 | 5.4 | |
| n | Wielkość nominalna | 0.9 | 1 | 1 | 1.3 | 1.3 | 1.5 | 1.8 |
| maks. | 1 | 1.1 | 1.1 | 1.4 | 1.4 | 1.6 | 1.9 | |
| min | 0.8 | 0.9 | 0.9 | 1.2 | 1.2 | 1.4 | 1.7 | |
| h | Wielkość nominalna | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 0.9 | 1.2 |
| maks. | 0.6 | 0.7 | 0.7 | 0.9 | 0.9 | 1 | 1.3 | |
| min | 0.4 | 0.5 | 0.5 | 0.7 | 0.7 | 0.8 | 1.1 | |
| H | min | 1 | 1.2 | 1.2 | 1.6 | 1.6 | 1.8 | 2.4 |
| maks. | 1.2 | 1.4 | 1.4 | 1.9 | 1.9 | 2.1 | 2.8 | |
| na 1000 jednostek ≈ kg | 0.033 | 0.05 | 0.053 | 0.11 | 0.12 | 0.18 | 0.36 | |
| Średnica nominalna | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | |
| d | min | 6.1 | 7.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 |
| maks. | 6.5 | 7.5 | 8.5 | 10.7 | 12.7 | 14.7 | 17 | |
| n | Wielkość nominalna | 2.5 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| maks. | 2.65 | 2.65 | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | |
| min | 2.35 | 2.35 | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | |
| h | Wielkość nominalna | 1.6 | 1.6 | 2 | 2.2 | 2.5 | 3 | 3.5 |
| maks. | 1.7 | 1.7 | 2.1 | 2.35 | 2.65 | 3.15 | 3.7 | |
| min | 1.5 | 1.5 | 1.9 | 2.05 | 2.35 | 2.85 | 3.3 | |
| H | min | 3.2 | 3.2 | 4 | 4.4 | 5 | 6 | 7 |
| maks. | 3.8 | 3.8 | 4.7 | 5.2 | 5.9 | 7.1 | 8.3 | |
| na 1000 jednostek ≈ kg | 0.83 | 0.93 | 1.6 | 2.53 | 3.82 | 6.01 | 8.91 | |
| Średnica nominalna | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | |
| d | min | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 36.5 |
| maks. | 19 | 21.2 | 23.5 | 25.5 | 28.5 | 31.7 | 37.7 | |
| n | Wielkość nominalna | 5 | 6 | 6 | 7 | 7 | 8 | 10 |
| maks. | 5.2 | 6.2 | 6.2 | 7.25 | 7.25 | 8.25 | 10.25 | |
| min | 4.8 | 5.8 | 5.8 | 6.75 | 6.75 | 7.75 | 9.75 | |
| h | Wielkość nominalna | 3.5 | 4 | 4 | 5 | 5 | 6 | 6 |
| maks. | 3.7 | 4.2 | 4.2 | 5.2 | 5.2 | 6.2 | 6.2 | |
| min | 3.3 | 3.8 | 3.8 | 4.8 | 4.8 | 5.8 | 5.8 | |
| H | min | 7 | 8 | 8 | 10 | 10 | 12 | 12 |
| maks. | 8.3 | 9.4 | 9.4 | 11.8 | 11.8 | 14.2 | 14.2 | |
| na 1000 jednostek ≈ kg | 9.73 | 15.2 | 16.5 | 26.2 | 28.7 | 44.3 | 67.3 | |
| Średnica nominalna | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | Φ60 | |
| d | min | 39.5 | 42.5 | 45.5 | 49 | 53 | 57 | 61 |
| maks. | 40.7 | 43.7 | 46.7 | 50.5 | 54.5 | 58.5 | 62.5 | |
| n | Wielkość nominalna | 10 | 12 | 12 | 12 | 14 | 14 | 14 |
| maks. | 10.25 | 12.25 | 12.25 | 12.25 | 14.25 | 14.25 | 14.25 | |
| min | 9.75 | 11.75 | 11.75 | 11.75 | 13.75 | 13.75 | 13.75 | |
| h | Wielkość nominalna | 6 | 7 | 7 | 7 | 8 | 8 | 8 |
| maks. | 6.2 | 7.25 | 7.25 | 7.25 | 8.25 | 8.25 | 8.25 | |
| min | 5.8 | 6.75 | 6.75 | 6.75 | 7.75 | 7.75 | 7.75 | |
| H | min | 12 | 14 | 14 | 14 | 16 | 16 | 16 |
| maks. | 14.2 | 16.5 | 16.5 | 16.5 | 18.9 | 18.9 | 18.9 | |
| na 1000 jednostek ≈ kg | 71.7 | 111 | 117 | 123 | 182 | 193 | 203 | |
| Średnica nominalna | Φ64 | Φ68 | Φ72 | Φ80 | Φ90 | Φ100 | ||
| d | min | 65 | 69 | 73 | 81 | 91 | 101 | |
| maks. | 66.5 | 70.5 | 74.5 | 82.5 | 92.5 | 102.5 | ||
| n | Wielkość nominalna | 14 | 14 | 14 | 14 | 14 | 14 | |
| maks. | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | ||
| min | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | ||
| h | Wielkość nominalna | 8 | 8 | 8 | 8 | 8 | 8 | |
| maks. | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | ||
| min | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | ||
| H | min | 16 | 16 | 16 | 16 | 16 | 16 | |
| maks. | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | ||
| na 1000 jednostek ≈ kg | 218 | 228 | 240 | 262 | 290 | 318 | ||
Charakterystyka:
- Ze względu na wbudowany mechanizm sprężynowy, te obrusy mogą stale zapewniać siłę wstępnego obciążenia po instalacji, skutecznie blokując wał lub śrubę na miejscu.
- Konstrukcja końców kwadratowych skutecznie zwiększa tarcie między pralką a powierzchnią kontaktową, dodatkowo zwiększając efekt blokowania.
- Aby sprostać różnym warunkom pracy i wymaganiom obciążenia, sprężyny DIN 127 są wytwarzane z różnych materiałów, w tym stali nierdzewnej, stali węglowej i innych.
- Produkcja i konstrukcja tej sprężynowej zmywarki są zgodne ze standardem DIN 127, co zapewnia, że jej wymiary, kształty i wydajność spełniają uznane międzynarodowo standardy.
Zalety:
- Wzornictwo wiosennego i kwadratowa konstrukcja wiosennego zmywarki DIN 127 zapewniają stabilną wydajność zamykania w różnych warunkach pracy,w tym w środowiskach z wibracjami lub uderzeniami, co czyni je bardzo niezawodnymi.
- Bez specjalistycznych narzędzi lub skomplikowanych procedur montażu można je łatwo zainstalować poprzez proste kompresje lub rozszerzanie.
- Wyposażone w elastyczność, urządzenia te mogą dostosowywać się do różnych średnic wałów lub śrub, oferując szeroki zakres zastosowań.
- Przy odpowiednim użytkowaniu i konserwacji zmywarki z zamkiem sprężynowym DIN 127 mogą być wielokrotnie używane, skutecznie zmniejszając koszty.
Zastosowanie:
- Zablokowanie wału: W urządzeniach mechanicznych wały są kluczowymi elementami obracającymi się.zapewnienie stabilnej pracy urządzeń mechanicznych.
- Przymocowanie śrutu: W zastosowaniach wymagających mocowania śrub, takich jak mosty, budynki i urządzenia mechaniczne, te zmywarki zapewniają szczelność śrub, zapobiegając rozluźnianiu i wypadaniu.
- Środowiska drgań i uderzeń: W urządzeniach działających w warunkach wibracji i uderzeń, takich jak ekrany wibrujące i kruszywa, zmywarki z zamkiem sprężynowym DIN 127 zapewniają stabilność i niezawodność składników krytycznych.
- Urządzenia wysokiej precyzji: W urządzeniach wymagających wysokiej precyzji pozycjonowania i stabilności, takich jak precyzyjne maszyny narzędziowe i przyrządy pomiarowe, te zmywarki zapewniają dokładność i niezawodność urządzenia.
