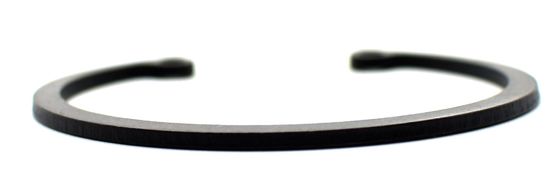

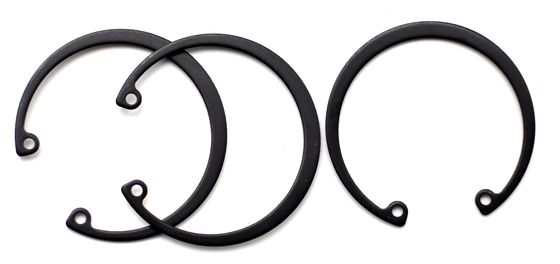

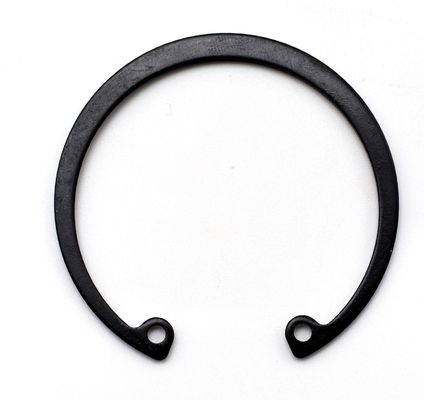

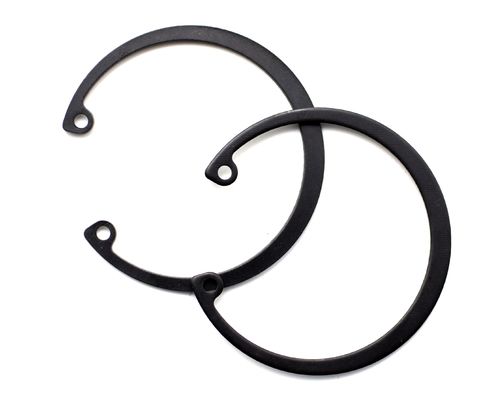

DIN472 65Mn Czarne pierścienie uchwytne z dakrometu do wierceń Typ normalny Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu Φ35-Φ98
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach,

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
nazwisko Pierścienie ustalające do otworów – typ normalny Standardowy GB/DIN/ASME/EN/ISO i itp.
Rodzaj Pierścienie ustalające Materiał Stal stopowa 65Mn
Skończ. Czarny, dakromet, czarny tlenek Obsługa powierzchni Dacromet, czarny
Numer modelu Φ35-Φ98/Wymagania
Podkreślić

65Mn pierścienie przytrzymujące

,

Wyroby z pierścieniami uchwytniczymi

,

Dacromet DIN 472 Circlip
Zostaw wiadomość
opis produktu

DIN472 65Mn Czarne pierścienie z dacrometem do uchwytów - Typ normalny Φ35-Φ98







DIN472 65Mn Czarne pierścienie uchwytne z dakrometu do wierceń Typ normalny Φ35 - Φ98 0

Średnica nominalna 8 9 10 11 12 13 14
d ①
s maks. 0.8 0.8 1 1 1 1 1
min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc maks. 9.06 10.16 11.16 12.16 13.36 14.46 15.46
min 8.6 9.7 10.7 11.7 12.9 14 15
a) maks. 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
na 1000 jednostek ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Średnica nominalna 15 16 17 18 19 20 21
d ①
s maks. 1 1 1 1 1 1 1
min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc maks. 16.56 17.66 18.72 19.92 20.92 21.92 22.92
min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) maks. 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
na 1000 jednostek ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Średnica nominalna 22 24 25 26 28 30 31
d ①
s maks. 1 1.2 1.2 1.2 1.2 1.2 1.2
min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc maks. 23.92 26.32 27.32 28.32 30.6 32.6 33.9
min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) maks. 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
na 1000 jednostek ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Średnica nominalna 32 34 35 36 37 38 40
d ①
s maks. 1.2 1.5 1.5 1.5 1.5 1.5 1.75
min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc maks. 34.9 37 38.3 39.3 40.3 41.3 44.4
min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) maks. 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
na 1000 jednostek ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Średnica nominalna 42 45 47 48 50 52 55
d ①
s maks. 1.75 1.75 1.75 1.75 2 2 2
min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc maks. 46.4 49.4 51.6 52.6 55.3 57.3 60.3
min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) maks. 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
na 1000 jednostek ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Średnica nominalna 56 58 60 62 63 65 68
d ①
s maks. 2 2 2 2 2 2.5 2.5
min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc maks. 61.3 63.3 65.3 67.3 68.3 70.3 73.6
min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) maks. 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
na 1000 jednostek ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Średnica nominalna 70 72 75 78 80 82 85
d ①
s maks. 2.5 2.5 2.5 2.5 2.5 2.5 3
min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc maks. 75.6 77.6 80.6 83.8 86.8 88.8 91.8
min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) maks. 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
na 1000 jednostek ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Średnica nominalna 88 90 92 95 98 100 102
d ①
s maks. 3 3 3 3 3 3 4
min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc maks. 94.8 96.8 98.8 101.8 104.8 106.8 109.3
min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) maks. 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
na 1000 jednostek ≈ kg 28 31 32 35 37 38 55
Średnica nominalna 105 108 110 112 115 120 125
d ①
s maks. 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maks. 113.3 116.3 118.3 120.3 123.5 128.5 133.5
min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) maks. 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
na 1000 jednostek ≈ kg 56 60 64.5 72 74.5 77 79
Średnica nominalna 130 135 140 145 150 155 160
d ①
s maks. 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maks. 138.5 143.5 148.5 153.5 159.5 165.5 170.5
min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) maks. 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
na 1000 jednostek ≈ kg 82 84 87.5 93 105 107 110
Średnica nominalna 165 170 175 180 185 190 195
d ①
s maks. 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maks. 176 181 186.2 191.2 196.2 201.2 206.2
min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) maks. 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
na 1000 jednostek ≈ kg 125 140 150 165 170 175 183
Średnica nominalna 200 210 220 230 240 250 260
d ①
s maks. 4 5 5 5 5 5 5
min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc maks. 211.2 223.7 233.7 243.7 254 264 277
min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) maks. 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
na 1000 jednostek ≈ kg 195 270 315 330 345 360 375
Średnica nominalna 270 280 290 300
d ①
s maks. 5 5 5 5
min 4.88 4.88 4.88 4.88
dc maks. 287 297 307 317
min 284.19 294.19 304.19 314.19
a) maks. 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 min 5 5 5 5
d2 236 246 256 266
na 1000 jednostek ≈ kg 388 400 415 435






Charakterystyka:

  • Rozmiary standardowe: pierścienie taśmowe występują zazwyczaj w różnych rozmiarach, co pozwala na wybór odpowiedniego pierścienia w zależności od średnicy osi i wielkości części wymagającej mocowania.
  • Prosta konstrukcja: pierścień oporowy jest zwykle wykonany z okrągłej blachy metalowej z otworem w środku, umożliwiającym łatwą instalację na osi.
  • Łatwa instalacja: pierścień oporowy można zamontować na osi poprzez nacisk aksyjny lub przyciskanie, bez konieczności stosowania specjalnych narzędzi lub wyposażenia.
  • Różnorodne materiały: W zależności od środowiska zastosowania i wymagań, pierścienie oporowe mogą być wykonane z różnych materiałów, takich jak stal nierdzewna, stal węglowa, stopy miedzi itp.

Zalety:

  • Skuteczne mocowanie: pierścienie przytrzymujące skutecznie zapobiegają ruchowi lub wypadaniu części z osi, zapewniając stabilność i niezawodność układu mechanicznego.
  • Niskie koszty: ze względu na ich prostą strukturę koszty produkcji pierścieni przytrzymujących są stosunkowo niskie, co sprawia, że nadają się do masowej produkcji.
  • Wysoka elastyczność: pierścienie zapięcia mogą dostosowywać się do różnych średnic osi i rozmiarów części, co wykazuje silną wszechstronność.
  • Łatwa konserwacja: zarówno montaż, jak i usuwanie pierścieni przytrzymujących są stosunkowo proste, ułatwiając konserwację sprzętu i wymianę części.

Zastosowane scenariusze:

  • Części przekładni na ośach: w układach przekładni, takich jak koła biegów i koła koła, pierścienie oporowe mogą być użyte do mocowania części na ośach.
  • Przymocowanie łożysk: w niektórych zastosowaniach konieczne jest zapewnienie stabilności łożysk na ośach, gdzie wchodzą w grę pierścienie oporowe.
  • Elementy pozycjonowania: pierścienie przytrzymujące mogą również służyć jako elementy pozycjonowania, zapewniając dokładne względne pozycje innych części na osi.
  • Scenariusze częstej wymiany części: ze względu na ich łatwość montażu i usuwania, pierścienie oporowe są szczególnie odpowiednie do scenariuszy wymagających częstej wymiany części,na przykład w sprzęcie testowym i ławkach testowych.
