DIN 6799 SUS304 65Mn E pierścienie / ścieracze zamkowe do wałów A2-70
| Miejsce pochodzenia | PROWINCJA JIANG SU CHINY |
|---|---|
| Nazwa handlowa | YingYan |
| Orzecznictwo | ISO9000 |
| Numer modelu | φ5-φ10 |
| Minimalne zamówienie | 1000 sztuk |
| Cena | negotiable |
| Szczegóły pakowania | Małe pudełka, torby plastikowe, luzem w kartonach, |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| nazwisko | ¥E"Pierścienie/Pierścienie do zamków | Standardowy | GB/DIN/ASME/EN/ISO i itp. |
|---|---|---|---|
| Rodzaj | PODKŁADKI | Skończ. | czarny, CYNK, zwykły, czarny tlenek |
| Obsługa powierzchni | Zn- pokryte, czarne | Materiał | SUS304 65Mn |
| Numer modelu | φ5-φ10/W zależności od wynagrodzenia | ||
| Podkreślić | SUS304 E Pierścienie,DIN 6799 Zmywarki zamkowe,Pierścień uchwytny typu E |
||
opis produktu

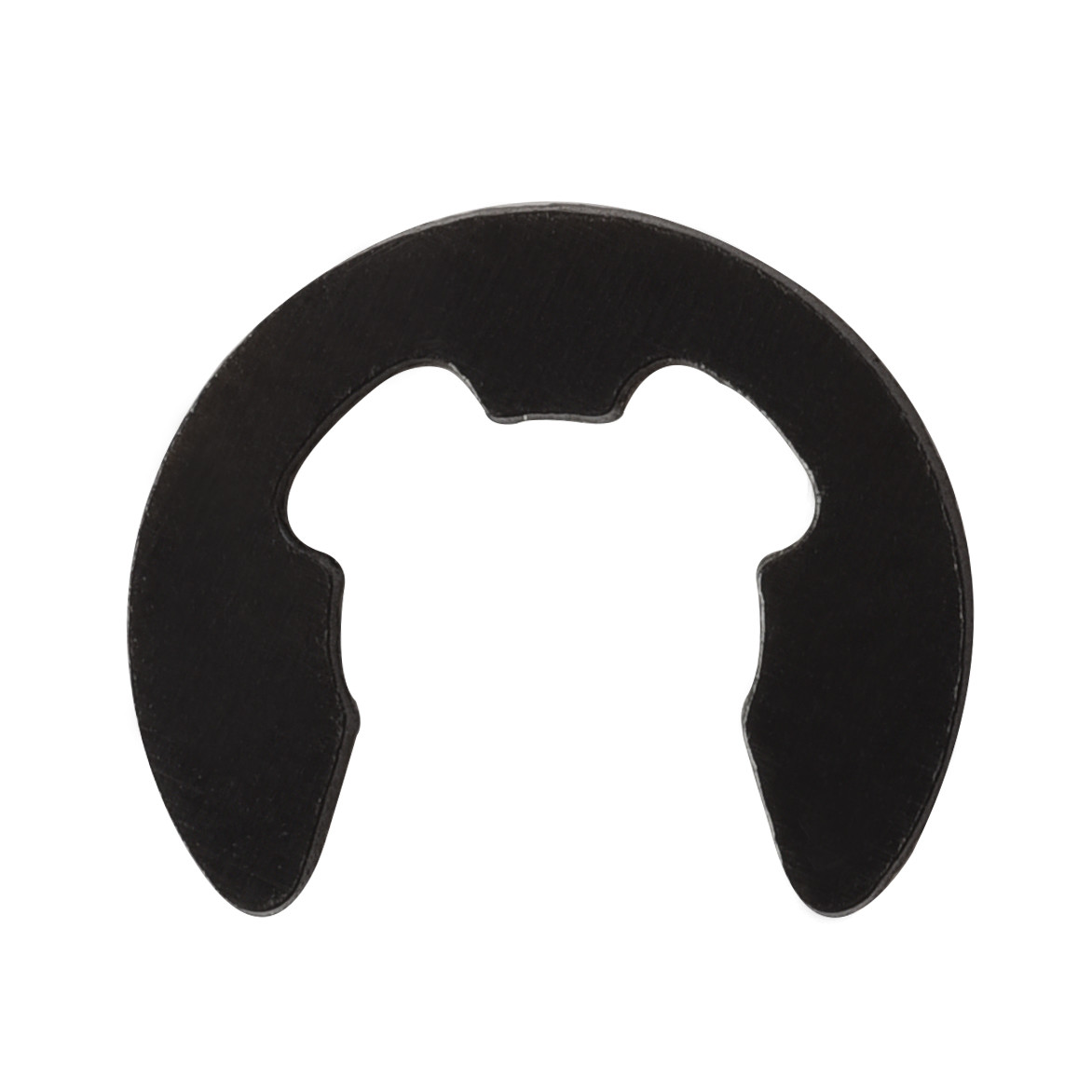

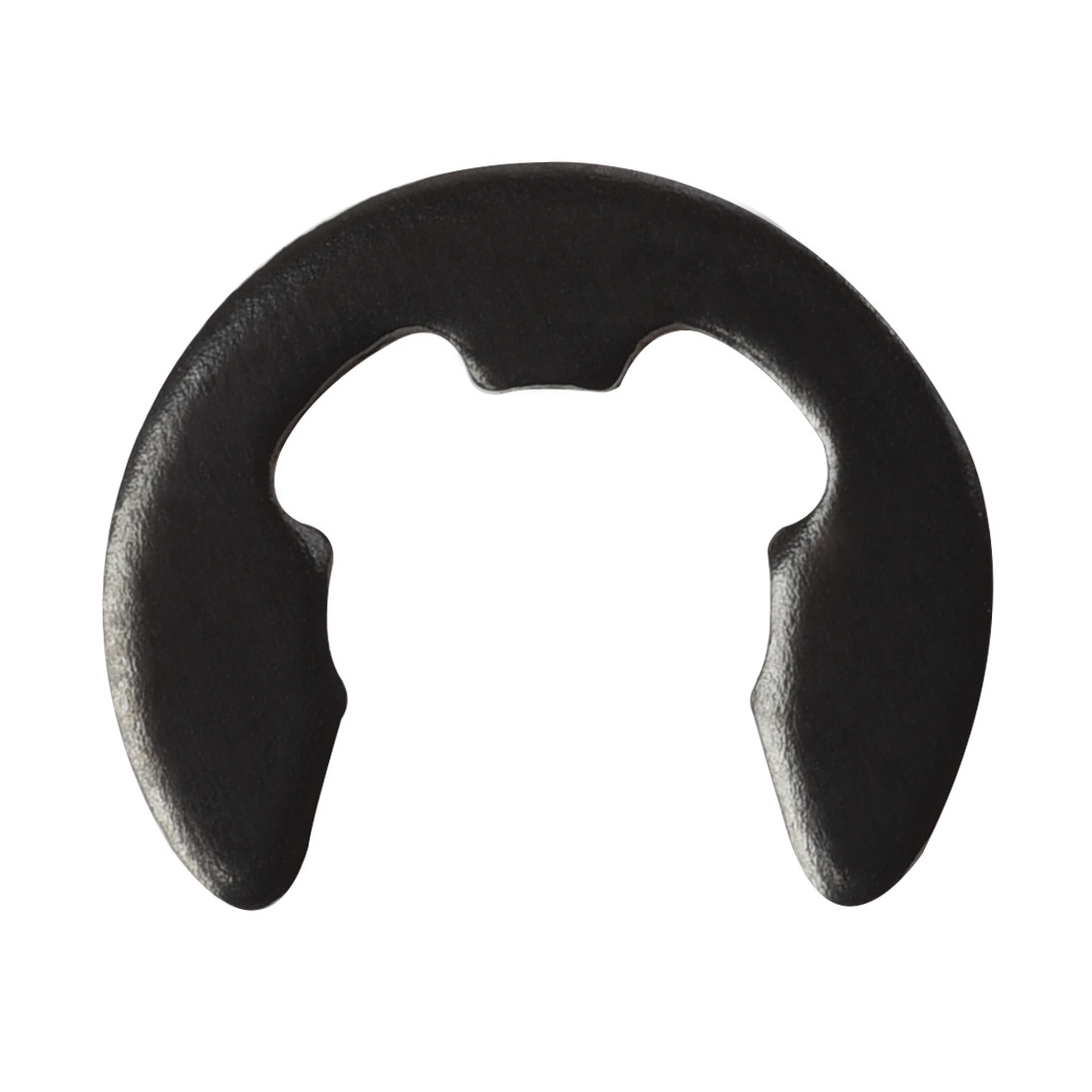

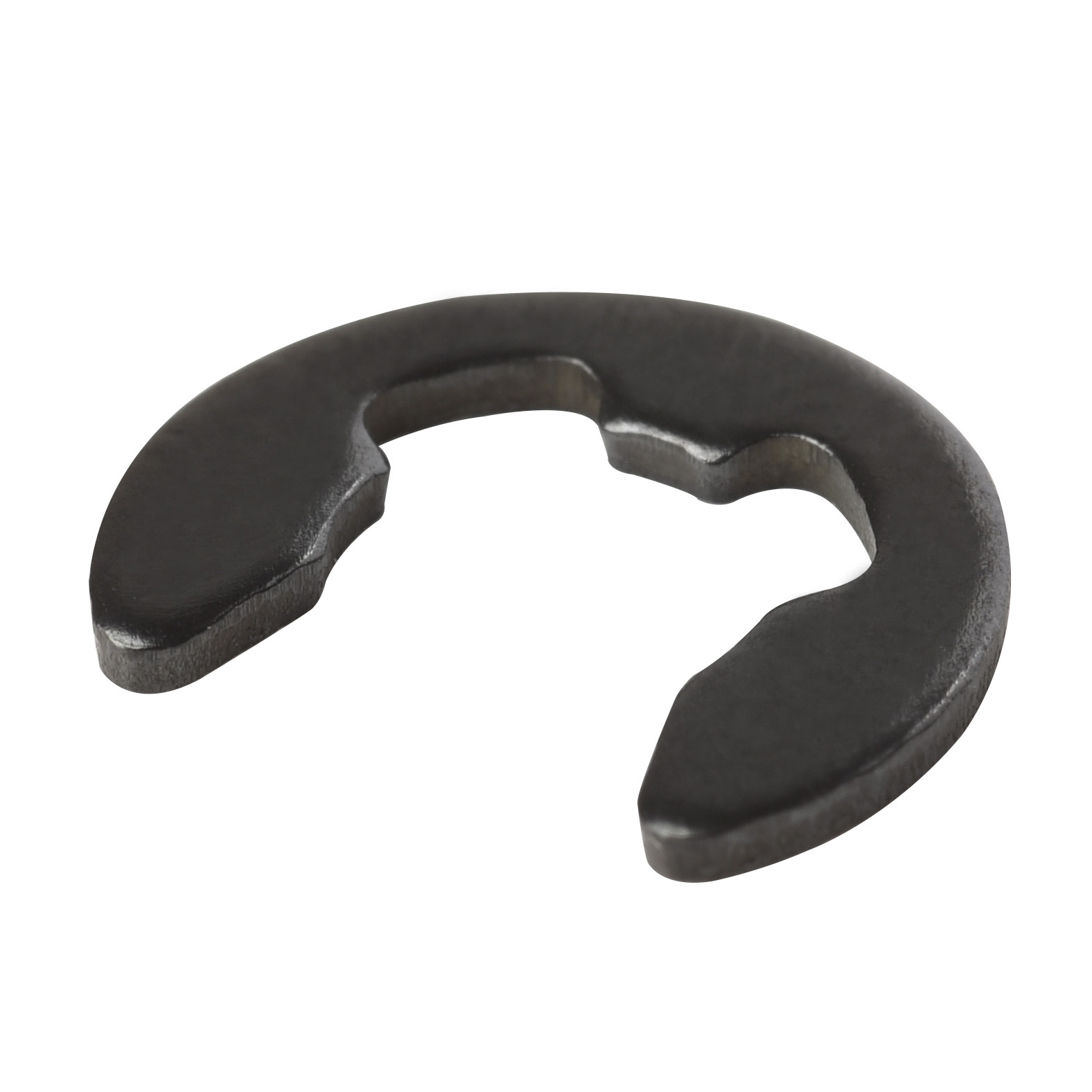

DIN6799 SUS304 65Mn Czarne pierścienie/płukacze zamkowe (płukacze do uchwytu wałów) Φ5-Φ10 A2-70
| Średnica nominalna | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | ||||||||
| d | maks. | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| min | 1.06 | 1.36 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | |
| B | Wielkość nominalna | 0.9 | 1.2 | 1.7 | 2.2 | 2.5 | 3 | 3.5 |
| maks. | 0.98 | 1.325 | 1.825 | 2.325 | 2.625 | 3.125 | 3.65 | |
| min | 0.82 | 1.075 | 1.575 | 2.075 | 2.375 | 2.875 | 3.35 | |
| S | Wielkość nominalna | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 |
| maks. | 0.33 | 0.43 | 0.43 | 0.43 | 0.64 | 0.64 | 0.84 | |
| min | 0.24 | 0.34 | 0.34 | 0.34 | 0.53 | 0.53 | 0.7 | |
| D | maks. | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| na 1000 jednostek ≈ kg | 0.01 | 0.03 | 0.04 | 0.05 | 0.1 | 0.13 | 0.22 | |
| Średnica nominalna | 5 | 6 | 8 | 9 | 12 | 15 | ||
| d | ||||||||
| d | maks. | 5 | 6 | 8 | 9 | 12 | 15 | |
| min | 4.82 | 5.82 | 7.78 | 8.78 | 11.73 | 14.73 | ||
| B | Wielkość nominalna | 4.5 | 5.5 | 7.5 | 8 | 10.5 | 13 | |
| maks. | 4.65 | 5.65 | 7.68 | 8.18 | 10.715 | 13.215 | ||
| min | 4.35 | 5.35 | 7.32 | 7.82 | 10.285 | 12.785 | ||
| S | Wielkość nominalna | 0.8 | 1 | 1 | 1 | 1.2 | 1.5 | |
| maks. | 0.84 | 1.05 | 1.05 | 1.05 | 1.25 | 1.56 | ||
| min | 0.7 | 0.87 | 0.87 | 0.87 | 1.07 | 1.35 | ||
| D | maks. | 10 | 12 | 16 | 18 | 24 | 30 | |
| na 1000 jednostek ≈ kg | 0.25 | 0.43 | 0.76 | 0.95 | 2.09 | 3.9 | ||
Pierścienie "E" (znane również jako ścierki z zablokowaniem lub ścierki z zablokowaniem wału) mają następujące cechy, zalety i zastosowania:
Charakterystyka:
- Pierścień E posiada konstrukcję sprężynową z wbudowanym mechanizmem sprężynowym, co umożliwia mu szczelne dopasowanie się do wałów i zapewnia stabilną siłę blokowania.
- Łatwa instalacja: "E"pierścieniemożna łatwo zainstalować, po prostu sprężając lub rozszerzając je, bez konieczności stosowania specjalnych narzędzi.
- Z jegoOpenprojekt, pierścień "E" wykazuje wysoką elastyczność i silną regulowalność, umożliwiając mu łatwe dostosowanie się do wałów o różnej średnicy.
- Różnorodność materialna: Pierścienie "E" mogą być wykonane z różnych materiałów, takich jak stal nierdzewna, stal węglowa, mosiądz itp., aby odpowiadać różnym warunkom pracy i wymaganiom obciążenia.
Zalety:
- Wysoka niezawodność: Wzornictwo pierścieni "E" z wiosną zapewnia stałą siłę blokowania, utrzymując stabilność wału nawet w warunkach drgań lub wstrząsów.
- Szybka instalacja i usuwanie: W porównaniu z innymi metodami zablokowania proces montażu i usuwania pierścieni "E" jest prostszy i szybszy, zwiększając efektywność pracy.
- Duża zdolność adaptacyjna: Z uwagi na swoją regulowalność pierścienie "E" mogą pasować do różnych średnic wału, zmniejszając koszty zapasów i uproszczając zarządzanie.
- Wykorzystane ponownie: pierścienie "E" można ponownie wykorzystać, zmniejszając koszty konserwacji.
Zastosowanie:
- Zablokowanie wału: Najczęstszym zastosowaniem pierścieni "E" jest blokowanie wałów, zapobiegając ruchowi osialnemu lub obrotowi.
- Zestawy i łożyska do mocowania: Pierścienie "E" mogą być również stosowane do mocowania biegów i łożysk, zapewniając, że nie przesuną się podczas pracy.
- Przymocowanie pozostałych elementów obracających się: Oprócz wałów, biegów i łożysk, pierścienie "E" mogą być również stosowane do mocowania innych obracających się elementów, które wymagają zapobiegania ruchowi.
