Włókno węglowe Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A

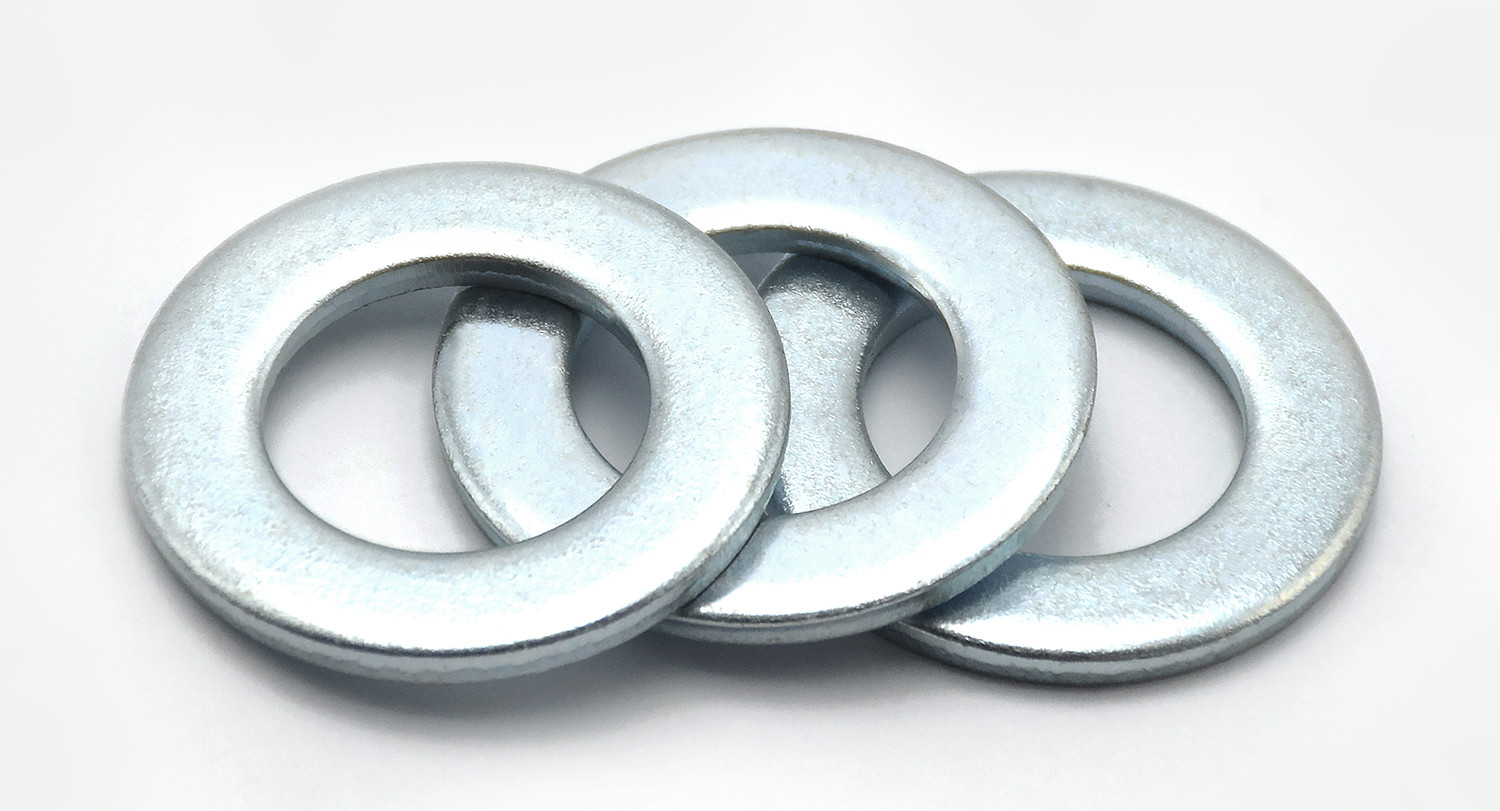

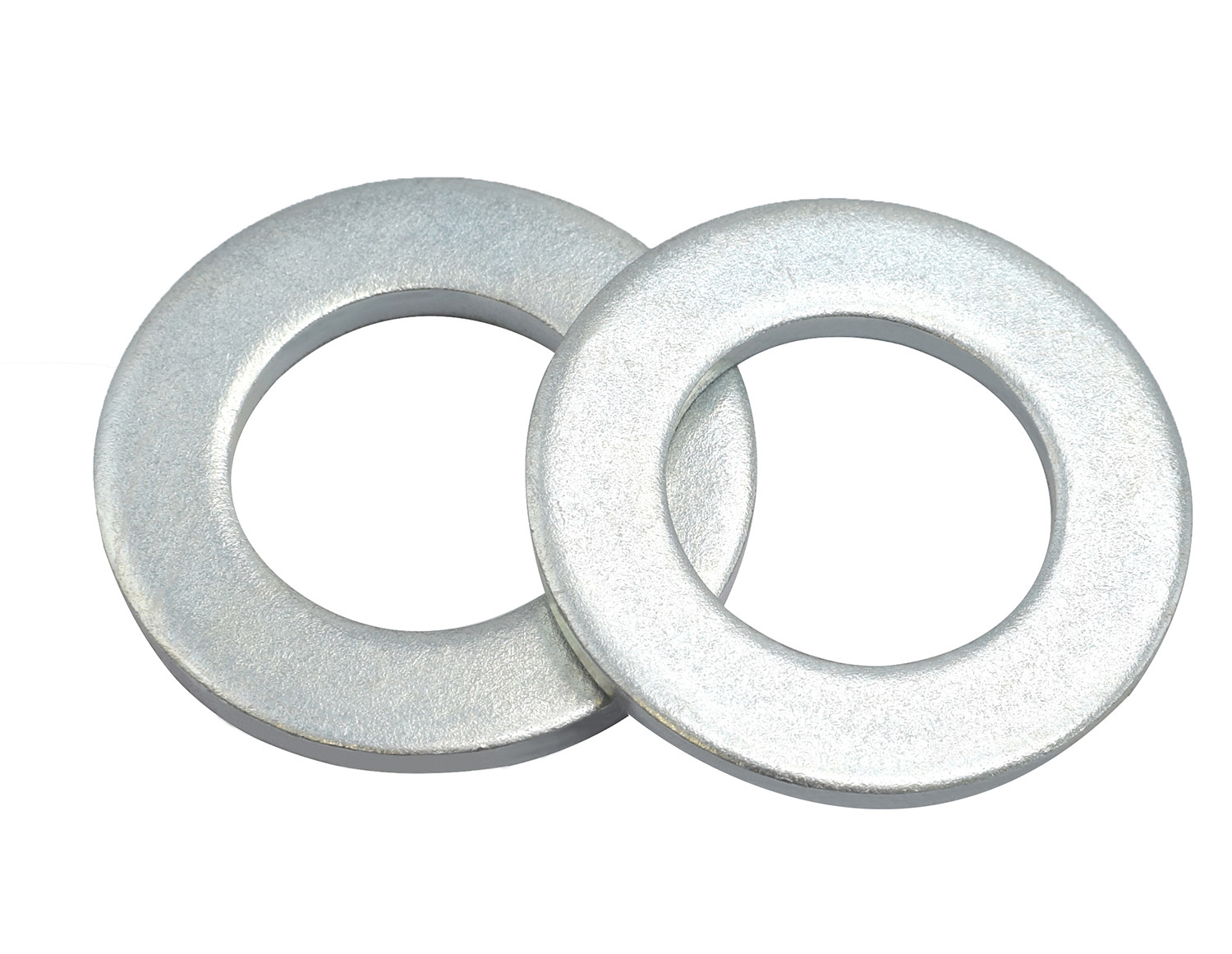

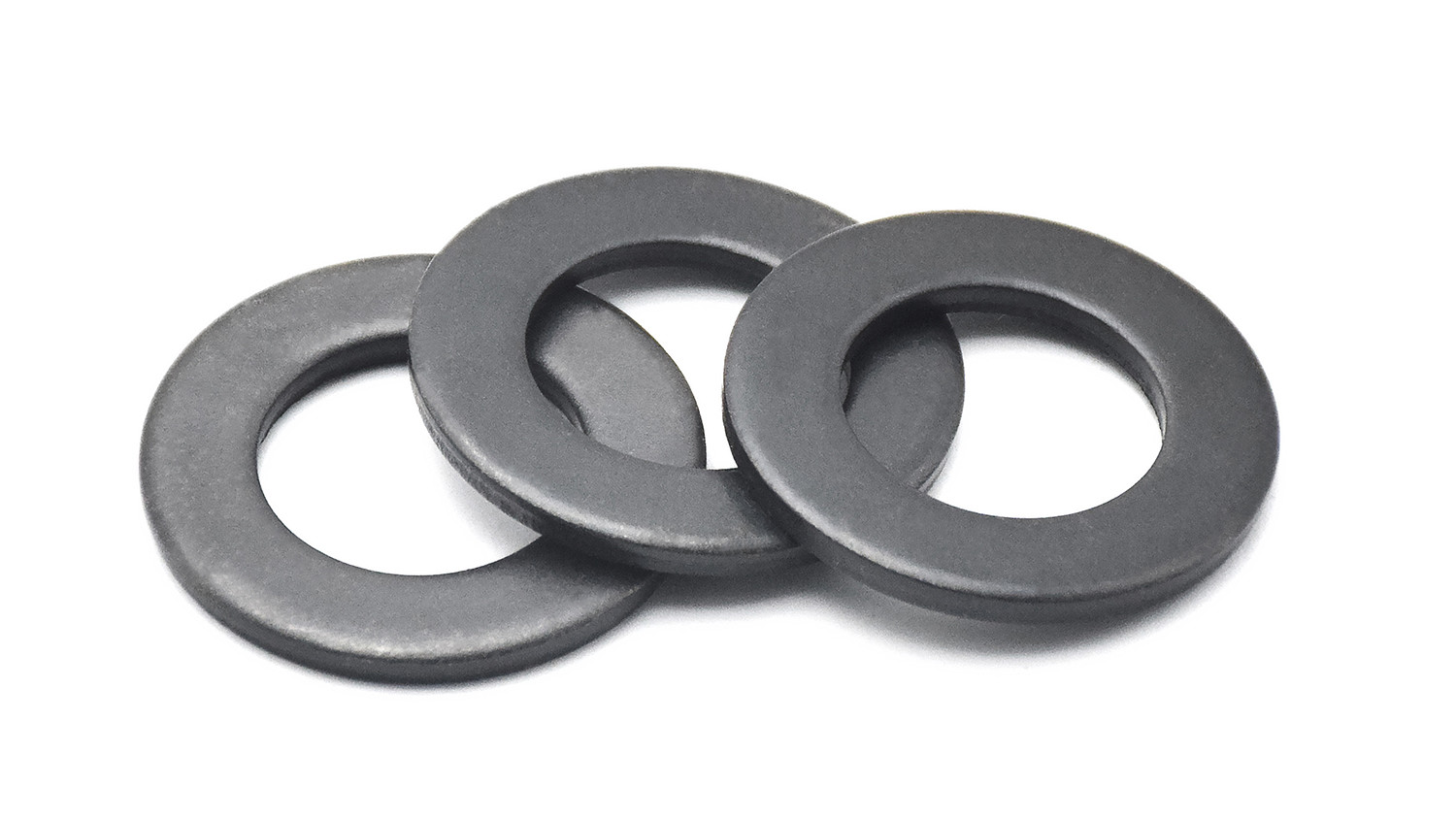

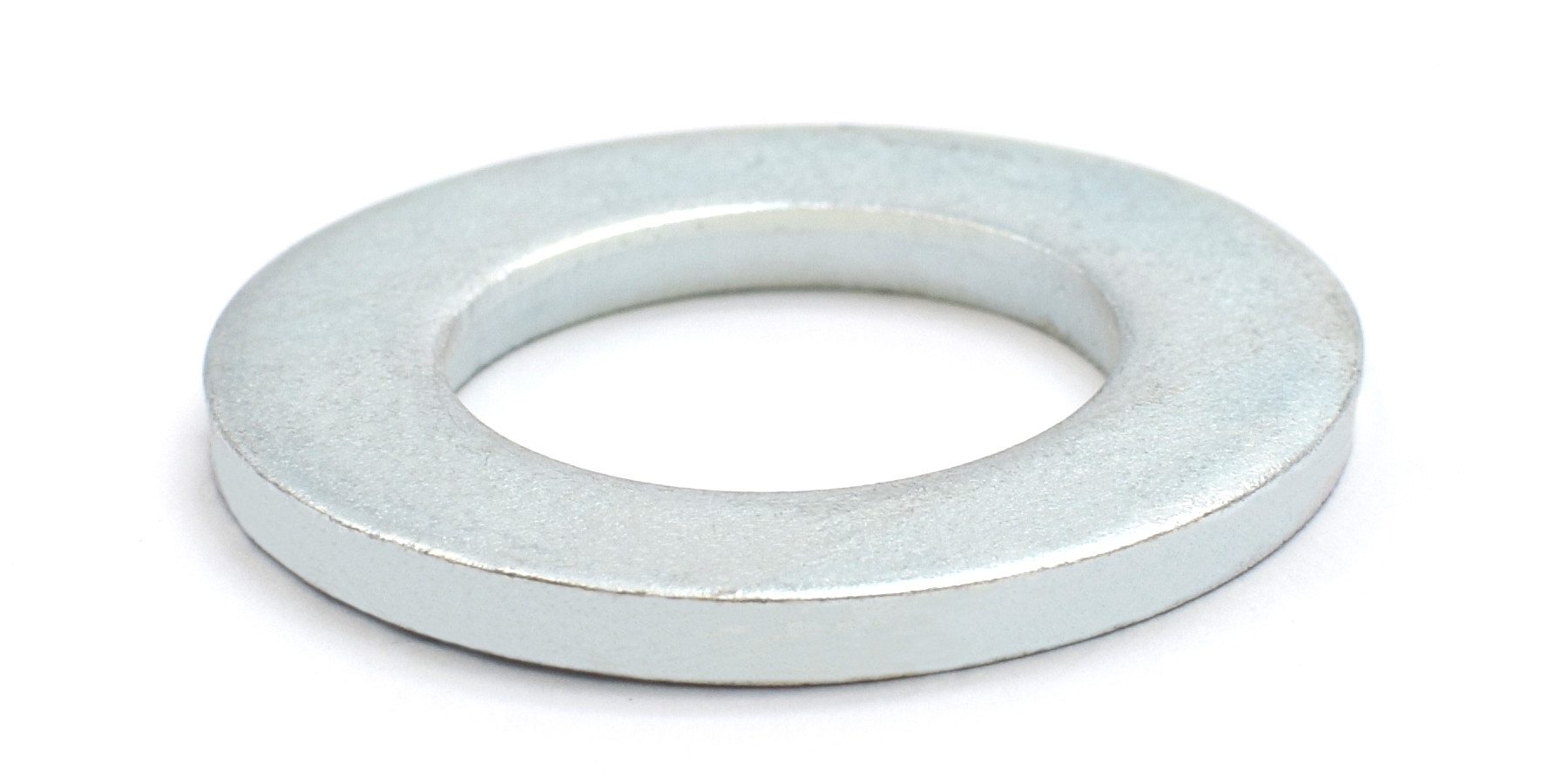

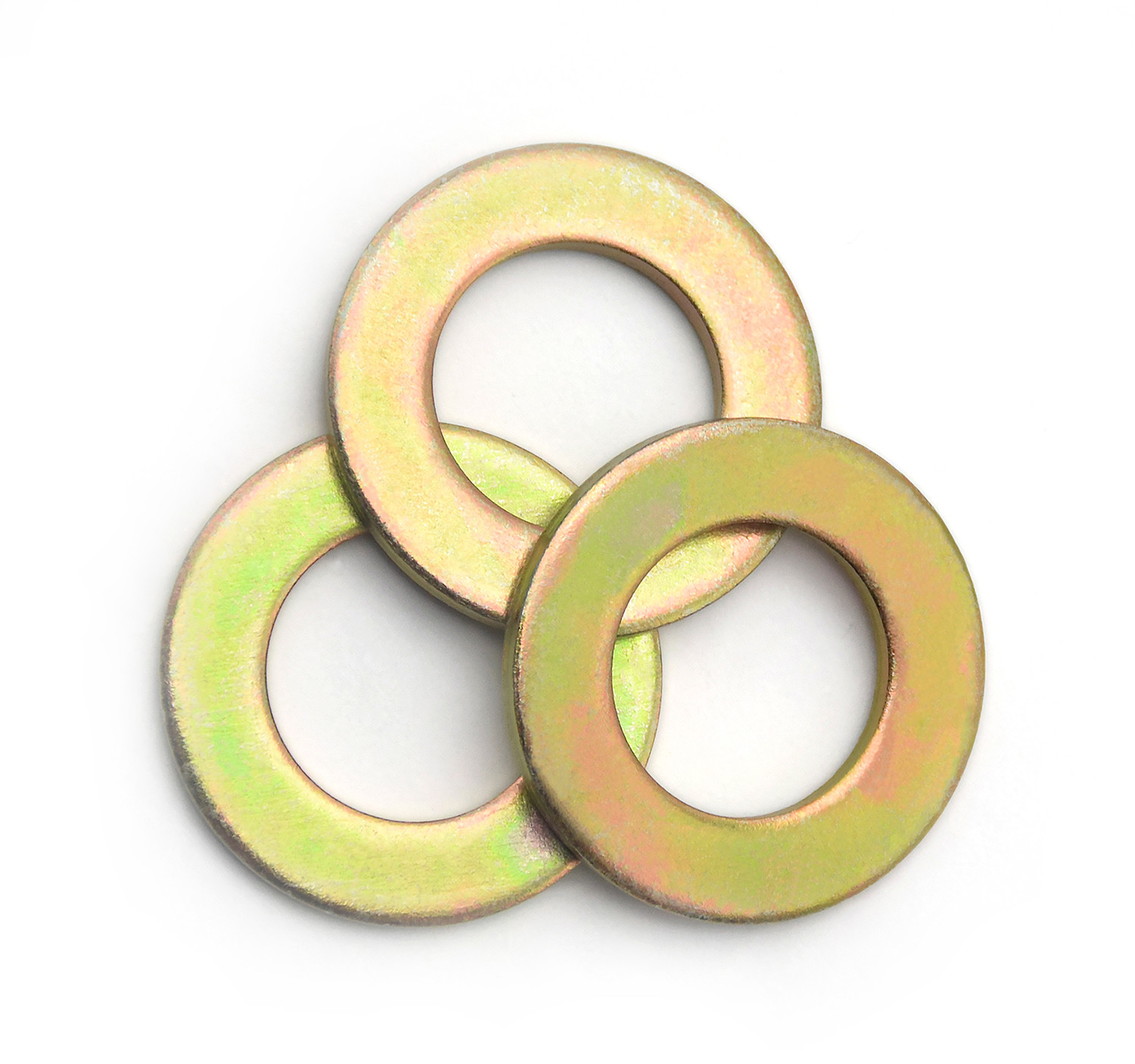

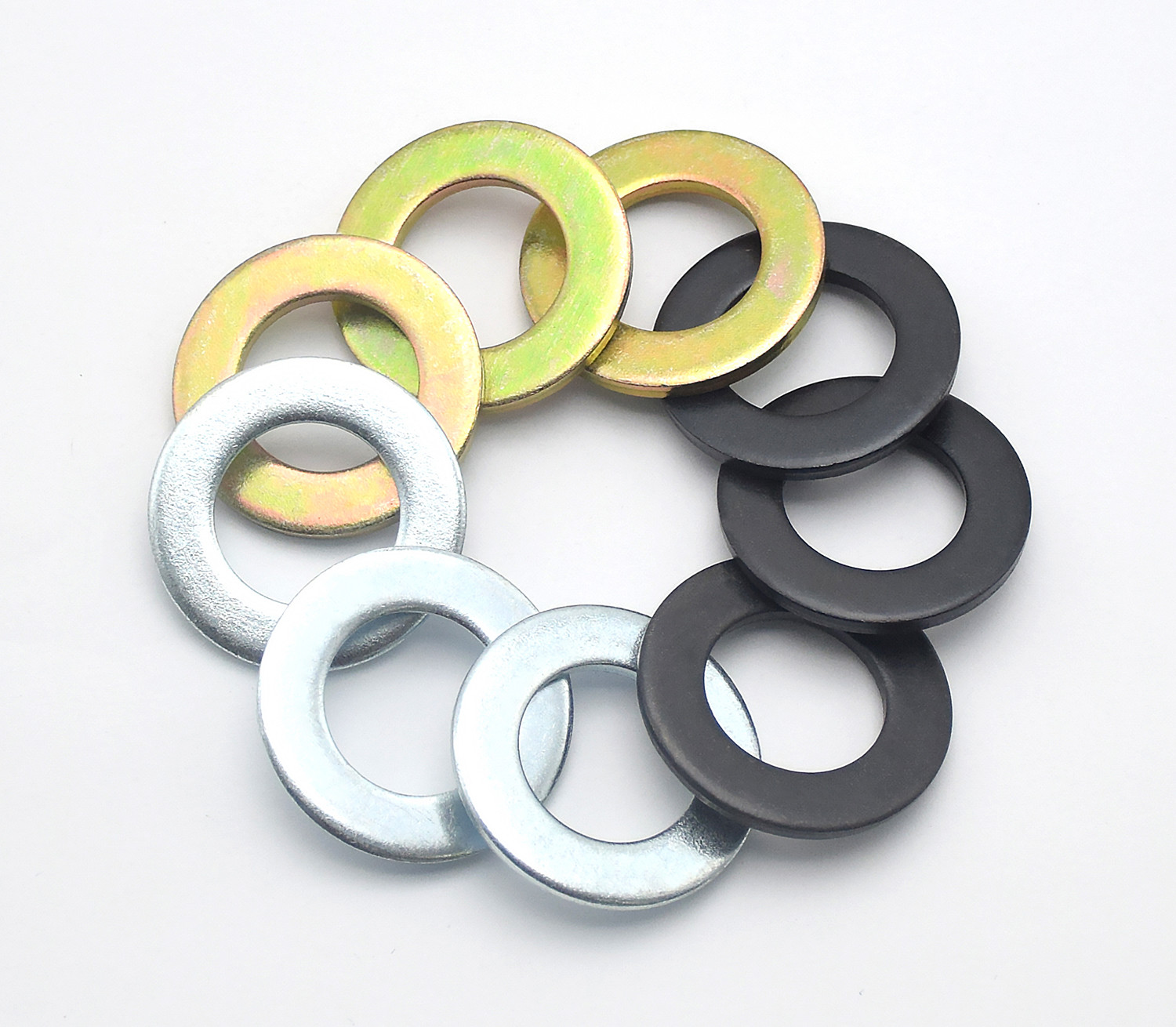

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu Φ4-Φ42
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania Małe pudełka, torby plastikowe, luzem w kartonach

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Name Flat washer Standardowy GB/DIN/ASME/EN/ISO i itp.
Rodzaj PODKŁADKI Skończ. Czarny, prosty, czarny tlenek, dakromet
Obsługa powierzchni Zwykły, czarny, ocynkowany, Dacromet Wielkość Φ4-Φ42/Zgodnie z Twoimi wymaganiami
Materiał Stal węglowa Q195 Q235
Podkreślić

Z galwanizowanej płaskiej pralki

,

Włókno węglowe

,

Plain DIN 125 Wascher
Zostaw wiadomość
opis produktu

DIN125 Stal węglowa Q195/Q235 Czarna/Płatna/Dacromet/Galwanizowana płaska pralka Produktowa klasa A, twardość 140HV 200HV Φ4-Φ42



Włókno węglowe Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A 0


Wielkość Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2
M Do rozmiaru nici M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3
d min=wielkość nominalna 1.7 1.8 2.2 2.5 2.7 2.8 3.2
maks. 1.84 1.94 2.34 2.64 2.84 2.94 3.38
dc maks = wielkość nominalna 4 4.5 5 6 6 7 7
min 3.7 4.2 4.7 5.7 5.7 6.64 6.64
h Wielkość nominalna 0.3 0.3 0.3 0.5 0.5 0.5 0.5
maks. 0.35 0.35 0.35 0.55 0.55 0.55 0.55
min 0.25 0.25 0.25 0.45 0.45 0.45 0.45
na 1000 jednostek ≈ kg 0.024 0.031 0.037 0.092 0.088 0.127 0.119
Wielkość Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 Φ8.4 Φ10.5
M Do rozmiaru nici M3.5 M4 M5 M6 M7 M8 M10
d min=wielkość nominalna 3.7 4.3 5.3 6.4 7.4 8.4 10.5
maks. 3.88 4.48 5.48 6.62 7.62 8.62 10.77
dc maks = wielkość nominalna 8 9 10 12 14 16 20
min 7.64 8.64 9.64 11.57 13.57 15.57 19.48
h Wielkość nominalna 0.5 0.8 1 1.6 1.6 1.6 2
maks. 0.55 0.9 1.1 1.8 1.8 1.8 2.2
min 0.45 0.7 0.9 1.4 1.4 1.4 1.8
na 1000 jednostek ≈ kg 0.155 0.308 0.443 1.02 1.39 1.83 3.57
Wielkość Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25
M Do rozmiaru nici M12 M14 M16 M18 M20 M22 M24
d min=wielkość nominalna 13 15 17 19 21 23 25
maks. 13.27 15.27 17.27 19.33 21.33 23.33 25.33
dc maks = wielkość nominalna 24 28 30 34 37 39 44
min 23.48 27.48 29.48 33.38 36.38 38.38 43.38
h Wielkość nominalna 2.5 2.5 3 3 3 3 4
maks. 2.7 2.7 3.3 3.3 3.3 3.3 4.3
min 2.3 2.3 2.7 2.7 2.7 2.7 3.7
na 1000 jednostek ≈ kg 6.27 8.62 11.3 14.7 17.2 18.3 32.3
Wielkość Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36
M Do rozmiaru nici M26 M27 M28 M30 M32 M33 M35
d min=wielkość nominalna 27 28 29 31 33 34 36
maks. 27.33 28.33 29.33 31.39 33.62 34.62 36.62
dc maks = wielkość nominalna 50 50 50 56 60 60 66
min 49.38 49.38 49.38 55.26 58.8 58.8 64.8
h Wielkość nominalna 4 4 4 4 5 5 5
maks. 4.3 4.3 4.3 4.3 5.6 5.6 5.6
min 3.7 3.7 3.7 3.7 4.4 4.4 4.4
na 1000 jednostek ≈ kg 43.7 42.3 40.9 53.6 77.4 75.3 94.3
Wielkość Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50
M Do rozmiaru nici M36 M38 M39 M40 M42 M45 M48
d min=wielkość nominalna 37 39 40 41 43 46 50
maks. 37.62 39.62 40.62 41.62 43.62 46.62 50.62
dc maks = wielkość nominalna 66 72 72 72 78 85 92
min 64.8 70.8 70.8 70.8 76.8 83.6 90.6
h Wielkość nominalna 5 6 6 6 7 7 8
maks. 5.6 6.6 6.6 6.6 8 8 9
min 4.4 5.4 5.4 5.4 6 6 7
na 1000 jednostek ≈ kg 92.1 136 133 130 183 220 294
Wielkość Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66
M Do rozmiaru nici M50 M52 M55 M56 M58 M60 M64
d min=wielkość nominalna 52 54 57 58 60 62 66
maks. 52.74 54.74 57.74 58.74 60.74 62.74 66.74
dc maks = wielkość nominalna 92 98 105 105 110 110 115
min 90.6 96.6 103.6 103.6 108.6 108.6 113.6
h Wielkość nominalna 8 8 9 9 9 9 9
maks. 9 9 10 10 10 10 10
min 7 7 8 8 8 8 8
na 1000 jednostek ≈ kg 284 330 431 425 472 458 492
Wielkość Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98
M Do rozmiaru nici M68 M72 M76 M80 M85 M90 M95
d min=wielkość nominalna 70 74 78 82 87 93 98
maks. 70.74 74.74 78.74 82.87 87.87 93.87 98.87
dc maks = wielkość nominalna 120 125 135 140 145 160 165
min 118.6 123.4 133.4 138.4 143.4 158.4 163.4
h Wielkość nominalna 10 10 10 12 12 12 12
maks. 11 11 11 13.2 13.2 13.2 13.2
min 9 9 9 10.8 10.8 10.8 10.8
na 1000 jednostek ≈ kg 586 626 749 953 996 1250 1300
Wielkość Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134
M Do rozmiaru nici M100 M105 M110 M115 M120 M125 M130
d min=wielkość nominalna 104 109 114 119 124 129 134
maks. 104.87 109.87 114.87 119.87 125 130 135
dc maks = wielkość nominalna 175 180 185 200 210 220 220
min 173.4 178.4 183.15 198.15* 208.15 218.15 218.15
h Wielkość nominalna 14 14 14 14 16 16 16
maks. 15.2 15.2 15.2 15.2 17.2 17.2 17.2
min 12.8 12.8 12.8 12.8 14.8 14.8 14.8
na 1000 jednostek ≈ kg 1710 1770 1830 2230 2830 3130 3000
Wielkość Φ139 Φ144 Φ149 Φ155 Φ165
M Do rozmiaru nici M135 M140 M145 M150 M160
d min=wielkość nominalna 139 144 149 155 165
maks. 140 145 150 156 166
dc maks = wielkość nominalna 230 240 250 250 250
min 228.15 238.15 248.15 248.15 248.15
h Wielkość nominalna 16 18 18 18 18
maks. 17.2 19.2 19.2 19.2 19.2
min 14.8 16.8 16.8 16.8 16.8
na 1000 jednostek ≈ kg 3310 4090 4470 4270 3910





Charakterystyka:

  1. Płaska pralka jest produkowana na podstawie normy DIN125. Jest to płaski pierścień metalowy o wymiarach zgodnych ze standardem DIN125,który umożliwia łatwe umieszczenie między częściami, które muszą być podłączone i ma szeroki zakres zastosowań.
  2. Wykorzystanie płaskich zmywarek może skutecznie rozdzielić ciśnienie generowane przez matice na części łączące i zapobiec uszkodzeniu układów mechanicznych z powodu nadmiernego ciśnienia.
  3. Wykorzystanie płaskich zmywarek może zwiększyć powierzchnię styku między orzechem a podłączonymi częściami, poprawić stabilność, bezpieczeństwo i niezawodność układu mechanicznego oraz wydłużyć jego żywotność.
  4. Prasowniki te mają dobrą elastyczność i odporność na zużycie. Są zwykle wykonane ze stali sprężynowej, takiej jak 65Mn, a następnie poddawane są obróbce utleniania i obróbce cieplnej w celu osiągnięcia twardości 44-51HRC.

Zalety:

  1. Silna uniwersalność: płaska pralka DIN 125 jest standaryzowanym produktem, który może być szeroko stosowany w różnych urządzeniach i projektach mechanicznych, oferując wysoką uniwersalność.
  2. Łatwa instalacja: ze względu na płaski kształt i prostą strukturę, płaską pralkę DIN 125 łatwo jest zainstalować i zdjąć, zmniejszając koszty utrzymania i czas.
  3. Zwiększona niezawodność połączeń: poprzez rozkład ciśnienia i powiększenie powierzchni kontaktu, płaska pralka DIN 125 znacznie poprawia stabilność i niezawodność połączeń,zmniejszenie prawdopodobieństwa awarii i wypadków.

Zastosowanie:

  1. Sprzęt mechaniczny: Płaska DIN 125 jest szeroko stosowana w różnych urządzeniach mechanicznych, takich jak samochody, statki, lotnictwo kosmiczne i budownictwo, do łączenia i mocowania różnych komponentów.
  2. Połączenia z mocowaniem: Włoki te są często stosowane wraz z śrubami, śrubami i innymi mocowaniami w celu zapewnienia dodatkowego wsparcia i ochrony, zapewniając bezpieczne i niezawodne połączenia.
  3. Systemy rurociągowe: W systemach rurociągowych DIN 125 Flat Washer może być używany do łączenia rur, zaworów i innych komponentów, zapobiegając wyciekom i uszkodzeniom.
