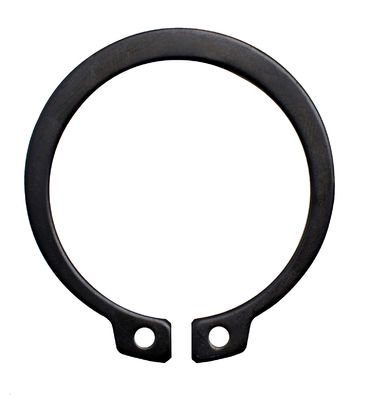

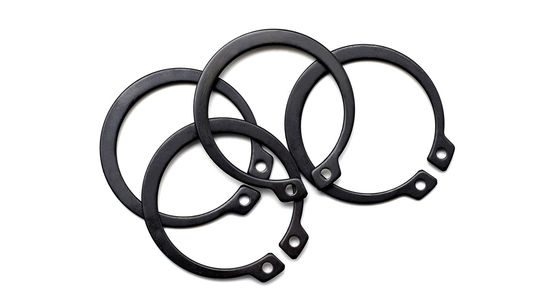

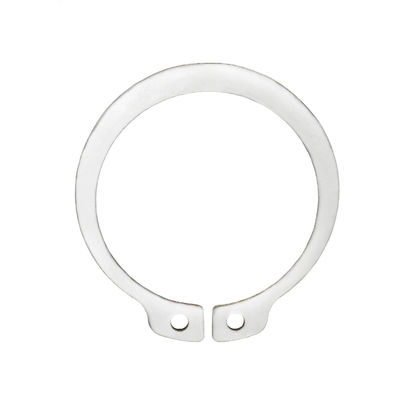

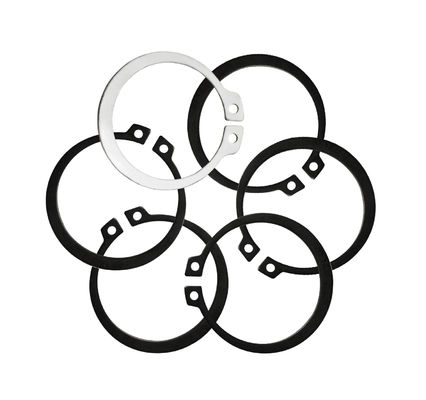

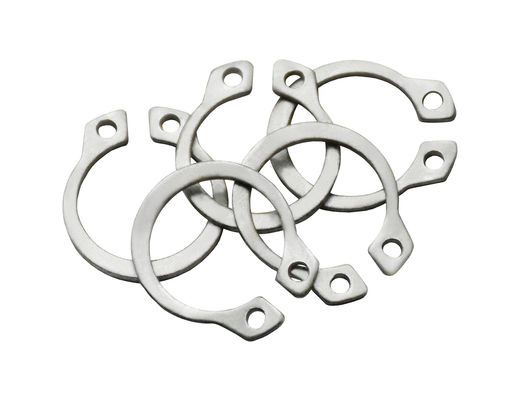

DIN 471 SUS304 / 65Mn Parkerizacyjne pierścienie oporowe Typ normalny dla wałów

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
Miejsce pochodzenia PROWINCJA JIANG SU CHINY
Nazwa handlowa YingYan
Orzecznictwo ISO9000
Numer modelu Φ17-Φ270
Minimalne zamówienie 1000 sztuk
Cena negotiable
Szczegóły pakowania karton/torba plastikowa/folia do pakowania/paleta

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
nazwisko Pierścienie ustalające do wałów — typ normalny Standardowy GB/DIN/ASME/EN/ISO i itp.
Rodzaj Pierścienie ustalające Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
Podkreślić

Włoki przytrzymujące pierścienie

,

Parkerizacja pierścieni oporowych

,

Pierścień ustalający DIN 471
Zostaw wiadomość
opis produktu

DIN471 SUS304/65Mn Czarne/Parkerising/Dacromet/Plain/Galvanization Retaining Rings For Shafts - Normalny typ Φ17-Φ270



DIN 471 SUS304 / 65Mn Parkerizacyjne pierścienie oporowe Typ normalny dla wałów 0

Średnica nominalna 8 9 10 11 12 13 14
d ①
s maks. 0.8 0.8 1 1 1 1 1
min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc maks. 9.06 10.16 11.16 12.16 13.36 14.46 15.46
min 8.6 9.7 10.7 11.7 12.9 14 15
a) maks. 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
na 1000 jednostek ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Średnica nominalna 15 16 17 18 19 20 21
d ①
s maks. 1 1 1 1 1 1 1
min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc maks. 16.56 17.66 18.72 19.92 20.92 21.92 22.92
min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) maks. 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
na 1000 jednostek ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Średnica nominalna 22 24 25 26 28 30 31
d ①
s maks. 1 1.2 1.2 1.2 1.2 1.2 1.2
min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc maks. 23.92 26.32 27.32 28.32 30.6 32.6 33.9
min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) maks. 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
na 1000 jednostek ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Średnica nominalna 32 34 35 36 37 38 40
d ①
s maks. 1.2 1.5 1.5 1.5 1.5 1.5 1.75
min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc maks. 34.9 37 38.3 39.3 40.3 41.3 44.4
min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) maks. 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
na 1000 jednostek ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Średnica nominalna 42 45 47 48 50 52 55
d ①
s maks. 1.75 1.75 1.75 1.75 2 2 2
min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc maks. 46.4 49.4 51.6 52.6 55.3 57.3 60.3
min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) maks. 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
na 1000 jednostek ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Średnica nominalna 56 58 60 62 63 65 68
d ①
s maks. 2 2 2 2 2 2.5 2.5
min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc maks. 61.3 63.3 65.3 67.3 68.3 70.3 73.6
min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) maks. 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
na 1000 jednostek ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Średnica nominalna 70 72 75 78 80 82 85
d ①
s maks. 2.5 2.5 2.5 2.5 2.5 2.5 3
min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc maks. 75.6 77.6 80.6 83.8 86.8 88.8 91.8
min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) maks. 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
na 1000 jednostek ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Średnica nominalna 88 90 92 95 98 100 102
d ①
s maks. 3 3 3 3 3 3 4
min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc maks. 94.8 96.8 98.8 101.8 104.8 106.8 109.3
min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) maks. 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
na 1000 jednostek ≈ kg 28 31 32 35 37 38 55
Średnica nominalna 105 108 110 112 115 120 125
d ①
s maks. 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maks. 113.3 116.3 118.3 120.3 123.5 128.5 133.5
min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) maks. 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
na 1000 jednostek ≈ kg 56 60 64.5 72 74.5 77 79
Średnica nominalna 130 135 140 145 150 155 160
d ①
s maks. 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maks. 138.5 143.5 148.5 153.5 159.5 165.5 170.5
min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) maks. 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
na 1000 jednostek ≈ kg 82 84 87.5 93 105 107 110
Średnica nominalna 165 170 175 180 185 190 195
d ①
s maks. 4 4 4 4 4 4 4
min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maks. 176 181 186.2 191.2 196.2 201.2 206.2
min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) maks. 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
na 1000 jednostek ≈ kg 125 140 150 165 170 175 183
Średnica nominalna 200 210 220 230 240 250 260
d ①
s maks. 4 5 5 5 5 5 5
min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc maks. 211.2 223.7 233.7 243.7 254 264 277
min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) maks. 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
na 1000 jednostek ≈ kg 195 270 315 330 345 360 375
Średnica nominalna 270 280 290 300
d ①
s maks. 5 5 5 5
min 4.88 4.88 4.88 4.88
dc maks. 287 297 307 317
min 284.19 294.19 304.19 314.19
a) maks. 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 min 5 5 5 5
d2 236 246 256 266
na 1000 jednostek ≈ kg 388 400 415 435


Pierścienie przymocowe do wierceń - Typ normalny to powszechny rodzaj mocującego w konstrukcji mechanicznej, używany głównie do mocowania części na ośach, zapobiegając ich ruchowi lub wypadaniu.Oto wprowadzenie do cech, zalety i stosowne scenariusze tego rodzaju pierścieni oporowych:

Charakterystyka:

  1. 1Pod warunkiem zgodności z normą DIN471, pierścienie te są zwykle dostępne w różnych standardowych rozmiarach.który może być dostosowywany zgodnie z średnicą wału i wielkością części, którą należy zamocować.
  2. 2.Pierścień oporowy jest zazwyczaj wykonany z okrągłej blachy metalowej z otworem w środku, który jest prosty, niezawodny i łatwy w montażu.
  3. 3.Pierścień przytrzymujący można zamontować na osi poprzez nacisk aksyjny lub kliknięcie, bez konieczności stosowania specjalnych narzędzi lub sprzętu, co ułatwia jego montaż.
  4. 4.Pierścienie oporowe mogą być wykonane z różnych materiałów, aby spełniać szeroki zakres wymagań środowiskowych.

Zalety:

  • 1Zainstalowanie pierścieni przytrzymujących skutecznie zapobiega przemieszczaniu się lub nawet upadku części z osi, zapewniając bezpieczeństwo i stabilność układu mechanicznego.
  • 2Ze względu na prostotę ich konstrukcji, pierścienie oporowe mają stosunkowo niskie koszty produkcji, co czyni je odpowiednimi do produkcji na dużą skalę.
  • 3Ponieważ pierścienie oporowe są produkowane zgodnie z normą DIN471, są one w stanie dostosować się do różnych średnic osi i rozmiarów części, co wykazuje wysoką adaptacyjność i silną wszechstronność.
  • 4Ze względu na prostotę konstrukcji pierścienia oporowego, proces montażu i usuwania jest stosunkowo prosty.który ułatwia utrzymanie urządzeń i wymianę części.

Zastosowane scenariusze:

  • Części przekładni na ośach: w układach przekładni, takich jak koła biegów i koła koła, pierścienie oporowe mogą być używane do mocowania części na ośach.
  • Przymocowanie łożysk: w niektórych zastosowaniach konieczne jest zapewnienie stabilności łożysk na ośach, gdzie wchodzą w grę pierścienie oporowe.
  • Elementy pozycjonowania: Pierścienie przytrzymujące mogą również służyć jako elementy pozycjonowania, zapewniając dokładne względne położenie innych części na osi.
  • Scenariusze częstej wymiany części: ze względu na ich łatwość montażu i demontażu, pierścienie oporowe są szczególnie odpowiednie do scenariuszy wymagających częstej wymiany części,na przykład w sprzęcie testowym i ławkach testowych.

Podsumowując, pierścienie zapięcia do wierceń - typu normalnego są elementami mocującymi o prostej strukturze, wygodnej instalacji, niskich kosztach i dużej adaptacyjności, szeroko stosowane w różnych systemach mechanicznych.
